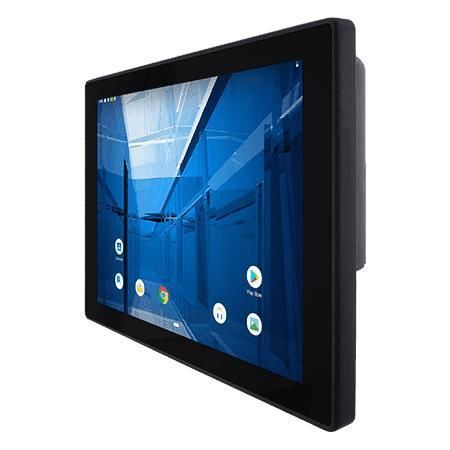

Panel PC con touch screen multitouch R12MG3S-PCM2-POE

touch screencon touch screen capacitativocon touchs creen capacitivo PCAP

Panoramica
Il Winmate R12MG3S-PCM2-POE è un PC panel HMI da 12,1" della serie S con processore ARM (2 x A78 + 4 x A55), progettato per controllo macchine, automazione di fabbrica e interfacce operatore. Offre opzioni modulari, basso consumo e disponibilità a lungo termine per integrazioni OEM e sistemi embedded.

Caratteristiche principali

• Schermo 12,1" 1024 x 768 con touch Projected Capacitive Multi-Touch (P-CAP)
• Supporto PoE (Power over Ethernet, PD IEEE 802.3at fino a 25 W)
• Fotocamera frontale 2 MP opzionale
• Lettore RFID HF 13.56 MHz opzionale
• Fronte con protezione IP65 contro acqua e polvere
• Design senza ventola e basso consumo
• Housing metallico con predisposizione VESA

Connettività e interazione con schermo P-Cap
Il touch capacitivo proiettato supporta input multi-touch a 4 punti, risposte rapide e durabilità adatte ad applicazioni HMI industriali che richiedono interazioni precise. Luminosità 500 nits e ampi angoli di visione per diverse condizioni ambientali.

Funzionamento silenzioso grazie al design senza ventola
La serie S utilizza raffreddamento passivo (dissipatori e camere di vapore) per gestire la temperatura in modo silenzioso ed efficiente, riducendo la manutenzione in postazioni operatore e quadri di controllo.

Protezione IP65 contro acqua e polvere
La parte frontale con grado IP65 protegge da spruzzi e ingresso di polvere, consentendo l'uso in ambienti soggetti a versamenti accidentali, lavaggi leggeri o aree di produzione polverose.

Alimentazione via Ethernet (PoE)
Il supporto PoE (PD conforme IEEE 802.3at fino a 25 W) permette di combinare dati e alimentazione su un unico cavo Ethernet, semplificando le installazioni e abilitando posizionamenti flessibili o remoti.

Specifiche tecniche

• Display - Dimensione: 12.1 inches
• Display - Touch / Vetro: Projected Capacitive Multi Touch Screen
• Display - Risoluzione: 1024 x 768
• Display - Luminosità: 500.0 nits
• Display - Rapporto di contrasto: 1000:1
• Display - Angoli di visuale: 89, 89, 89, 89
• Display - Area attiva: 245.76 x 184.32 mm
• Sistema - Processore: ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• Sistema - Memoria: 4 GB LPDDR4
• Sistema - Storage: Onboard 32 GB
• Sistema - OS: Android 13 (Default); Linux Yocto 5.15.47 con QT 5.15 (Opzionale); Linux Ubuntu 22.04 (Opzionale)
• Sistema - WLAN: Supporto (Opzionale)
• Sistema - Bluetooth: Supporto (Opzionale)
• Sistema - RFID: Lettore HF 13.56 MHz (Opzionale)
• Meccanica - Dimensioni: 296 x 227 x 46 mm
• Meccanica - Cut out: 282 x 207 mm
• Meccanica - Peso: 3.4 kg
• Meccanica - Montaggio: VESA Mount
• Meccanica - Scocca: Metal Housing
• Meccanica - Raffreddamento: Fanless Design
• Ambiente - Umidità operativa: 10% to 90% RH, Non-Condensing
• Ambiente - Temperatura operativa: 0°C to 50°C
• Ambiente - Temperatura di stoccaggio: -20°C to 60°C
• Ambiente - Shock: MIL-STD-810H Method 516.8 Procedure I
• Ambiente - Vibrazione: MIL-STD-810H Method 514.8 Procedure I
• Ambiente - Grado IP: Front IP65
• Certificazioni: CE, FCC
• IO - USB: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• IO - Seriale: 1 x RS232/422/485 (Default RS232)
• IO - LAN: 1 x LAN 10/100/1000 Mbps
• IO - Video: 1 x Micro HDMI Output (Opzionale)
• IO - Audio: 2 x Speaker
• IO - Slot SD: 1 x Micro SD card slot
• Accessori: Alimentatore 100~240V AC→DC; Cavo di alimentazione; Terminal Block to 2.5Ø Female Adapter Cable; Open Wire Cable con terminal block; Viti VESA
• Alimentazione: 12V DC via Terminal Block (Default); 9~36V (Opzionale); Adattatore 12V 50W; PoE PD IEEE 802.3at (25 W)
• Modello: R12MG3S-PCM2-POE
• Marca: Winmate
