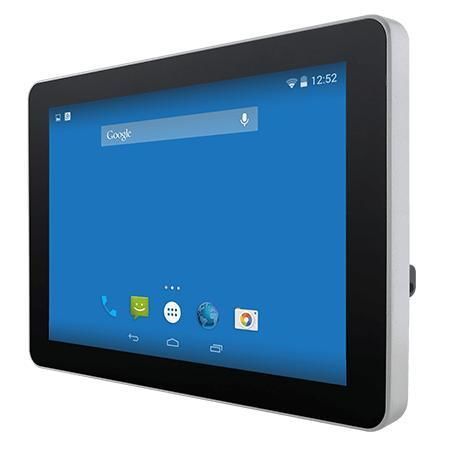

Panel PC touch screen W10FA3S-PCH2-POE

con touch screen multitouchcon touchs creen capacitivo PCAP10.1"

Panoramica
Il Winmate W10FA3S-PCH2-POE è un Panel PC HMI industriale da 10,1" basato su NXP i.MX6 S-series, progettato per controllo macchina, automazione di stabilimento e interfacce operatore. È pensato per ambienti embedded e mission-critical che richiedono funzionamento fanless, basso consumo, disponibilità a lungo termine e supporto PoE. Applicazioni tipiche: HMI macchina, controllo accessi, prenotazione sale e terminali informativi per ambienti.

Caratteristiche principali

• 10,1" 1280 x 800 con touch capacitivo proiettato multi-touch (PCAP)
• Raffreddamento fanless e consumo energetico ultra-ridotto
• Supporto Power over Ethernet (PoE) (PD, IEEE 802.3at)
• Fotocamera frontale 2 MP opzionale
• Reader HF RFID opzionale (13.56 MHz)
• Design sottile e piano, facile da pulire per installazioni a vista
• Frontale protetto: IP65 (polvere e spruzzi d'acqua)

Highlights e descrizione funzionale
Il Panel PC semplifica l'installazione combinando dati e alimentazione su un unico cavo Ethernet tramite PoE, permettendo la gestione centralizzata dell'alimentazione per sistemi di controllo accessi e automazione. Il design della serie S è fino al 35% più sottile rispetto ai Panel PC tradizionali e offre una superficie frontale completamente piatta per facilitare pulizia e manutenzione. Il pannello touch PCAP supporta il multi-touch a 4 punti ed è protetto da una lente in vetro per una maggiore resistenza ai graffi e migliore usabilità. Il fronte sigillato è certificato IP65 contro polvere e spruzzi.

Certificazioni

• CE
• FCC

Accessori

• Adattatore 100~240V AC a DC
• Cavo di alimentazione
• Cavo adattatore Terminal Block a femmina 2.5Ø
• Cavo Open Wire con connettore terminal block
• Viti VESA
• Opzionali: supporto da scrivania VESA, kit montaggio frontale a parete, kit montaggio vetro (destro/sinistro), kit staffa VESA

Note
Progettato per ambienti industriali con funzionamento senza ventola e opzioni OS multiple (Linux, Android, Debian). Il frontale IP65 lo rende idoneo ad applicazioni che richiedono resistenza a spruzzi e polvere.

Specifiche tecniche

• Display - Dimensione: 10.1 inches
• Display - Touch / Vetro: Projected Capacitive Multi Touch Screen
• Display - Risoluzione: 1280 x 800
• Display - Luminosità pannello: 350.0 nits
• Display - Rapporto di contrasto: 800:1
• Display - Angoli di visione: 85,85,85,85
• Display - Area attiva: 216.96 x 135.6 mm
• System - Processore: NXP i.MX6 Dual Core, 1.0 GHz
• System - Memoria: 1 GB (Default); 2 GB (Optional)
• System - Storage: eMMC onboard 16 GB (Default); eMMC onboard 32 GB (Optional)
• System - Sistemi operativi: Linux Ubuntu 18.04 (Optional); Android 6.0 (Optional); Debian 7.0 (Optional); Linux 4.1.15 QT 5.5 (Optional)
• System - WLAN: Support (Optional)
• System - Bluetooth: Support (Optional)
• System - RFID: HF RFID Reader 13.56 MHz (Optional)
• Meccanica - Dimensioni: 264.57 x 173.29 x 35.7 mm
• Meccanica - Cut out: 250 x 159 mm
• Meccanica - Peso: 1.2 kg
• Meccanica - Montaggio: Wall mount (Default); VESA mount (Optional)
• Meccanica - Enclosure: Plastic front bezel with metal back cover
• Meccanica - Sistema di raffreddamento: Fanless design
• Ambiente - Umidità operativa: 10% to 90% RH, Non-Condensing
• Ambiente - Temperatura operativa: 0°C to 50°C
• Ambiente - Temperatura di stoccaggio: -10°C to 60°C
• Ambiente - Grado IP: Front IP65
• Certificazione: CE, FCC
• IO Ports - USB: 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type-A)
• IO Ports - Serial: 1 x RS232/422/485 (Default RS232)
• IO Ports - LAN: 1 x LAN RJ45 connector with PoE (PD, 802.3at)
• IO Ports - Video: 1 x Micro HDMI (Optional)
• IO Ports - Audio: 1 x Speaker
• IO Ports - SD Card Slot: 1 x Micro SD card slot
• IO Ports - Expansion Port: 1 x mPCIe slot (for Wi‑Fi module)
• IO Ports - CANBUS: 1 x CANBUS, D-sub9
• Power - Power Input: 1 x 12V DC, 2-Pin Terminal Block
• Power - Power Rating: 12V DC
• Power - Adapter: 12V 50W
• Power - PoE: PoE (PD) follows IEEE 802.3at (25 W)
