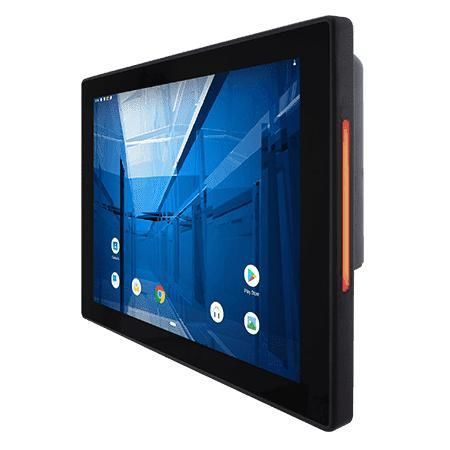

Panel PC con touch screen multitouch R12IM3S-PCM2AC-POE

TFT LCDcon touchs creen capacitivo PCAP12.1"

Panoramica
Winmate R12IM3S-PCM2AC-POE è un Panel PC HMI da 12,1" della serie S con processore ARM A53, progettato per il controllo macchine, l'automazione industriale e le interfacce operatore. Presenta un telaio metallico sottile, frontale IP65, raffreddamento fanless, barra LED RGB integrata e opzioni HF RFID e PoE per installazioni semplificate.

Caratteristiche principali

• 12,1" 1024 x 768 TFT con touch capacitivo proiettato (PCAP)
• Design fanless e consumi molto ridotti
• Supporto Power over Ethernet (PoE, PD) IEEE 802.3at (25 W)
• Lettore RFID HF opzionale (13,56 MHz)
• Barra LED RGB integrata (indicazione stato)
• Frontale con protezione IP65 contro acqua e polvere
• Supporto per Android (default) o Linux (opzionale)

Punti di forza
Power over Ethernet: PoE fornisce dati e alimentazione con un unico cavo per semplificare il cablaggio e consentire una gestione centralizzata dell'alimentazione, ideale per controllo accessi e automazione.

Design sottile
La serie S è circa il 35% più sottile rispetto ai panel PC tradizionali, con superficie anteriore totalmente piatta facile da pulire e adatta ad ambienti industriali e sale controllo moderne.

Tocco P-Cap
Vetro con tecnologia capacitiva proiettata resistente ai graffi che supporta gesti multi-touch (fino a 4 punti).

Barra LED & HF RFID/NFC
Barra LED RGB programmabile (quattro colori) per visualizzare a distanza lo stato della macchina o del processo. HF RFID/NFC opzionale (13,56 MHz) per controllo accessi e autenticazione operatore.

Protezione ingressi
Frontale sigillato con grado IP65 per protezione da polvere e schizzi d'acqua, adatto ad ambienti industriali.

Specifiche tecniche

• Dimensione display: 12.1 inches
• Touch / Vetro: Projected Capacitive Multi-Touch Screen
• Risoluzione: 1024 x 768
• Luminosità: 500 nits
• Contrasto: 1000:1
• Angoli di visione: 89/89/89/89
• Area attiva: 245.76 x 184.32 mm
• Processore: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Storage: 32 GB eMMC onboard
• Sistema operativo: Android 11 (default, aggiornabile ad Android 13); Linux Yocto 5.15.47 con QT 5.15 (opzionale); Linux Ubuntu Server 22.04 (opzionale)
• WLAN / Bluetooth: opzionali
• RFID: Lettore HF 13.56 MHz (opzionale)
• Barra luminosa: RGB integrata su entrambi i lati
• Dimensioni: 296 x 227 x 46 mm
• Cut out: 282 x 207 mm
• Peso: 3,4 kg
• Montaggio: VESA / montaggio a pannello
• Chassis: metal housing
• Raffreddamento: fanless
• Umidità funzionamento: 10%–90% RH, non condensante
• Temperatura funzionamento: 0°C–50°C
• Temperatura immagazzinamento: -20°C–60°C
• Shock: MIL-STD-810H Method 516.8 Procedure I
• Vibrazioni: MIL-STD-810H Method 514.8 Procedure I
• Grado IP: Front IP65
• Certificazioni: CE, FCC
• USB: 2 x USB 2.0 Type-A; 1 x Micro USB 2.0 OTG
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 1 x 10/100/1000 Mbps
• Video: 1 x Micro HDMI output (opzionale)
• Audio: 2 x speaker
• Slot SD: 1 x Micro SD (max 32 GB)
• Alimentazione: 12 V DC via terminal block (default); opzionale 9–36 V
• Adattatore: 12 V 50 W
• PoE: PoE (PD) IEEE 802.3at (25 W)
• Accessori: Adattatore 100~240 V AC-DC; cavo di alimentazione; cavo adattatore terminal block a 2.5Ø femmina; open wire cable con connettore terminal block; viti VESA
