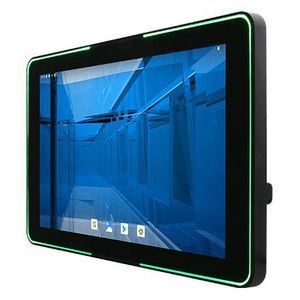

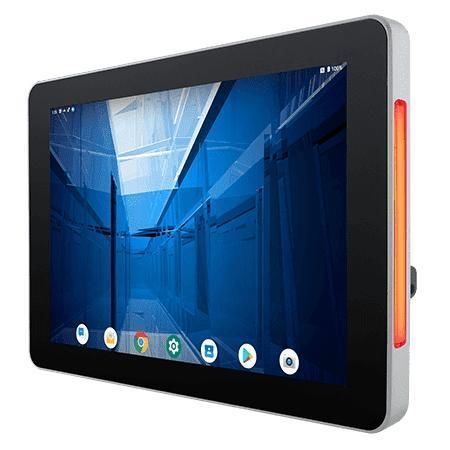

Panel PC con touch screen multitouch W10IM3S-PCH2AC-POE

con touchs creen capacitivo PCAPtouch screen10.1"

Panoramica
Il Winmate W10IM3S-PCH2AC-POE è un Panel PC HMI da 10,1 pollici della serie S con processore ARM A53, progettato per il controllo macchina, l'automazione di fabbrica e le interfacce operatore. Offre fronte IP65, raffreddamento fanless, consumo energetico molto ridotto e supporto PoE per semplificare l'installazione.

Caratteristiche principali

• 10,1" 1280 x 800 con touch Projected Capacitive Multi-Touch (P-CAP)
• Sistema di raffreddamento fanless e consumi ultrabassi
• Supporto della funzione Power over Ethernet (PoE)
• Fotocamera frontale 2 MP opzionale
• Lettore RFID HF opzionale (13.56 MHz)
• Design sottile e moderno adatto a prenotazione sale, controllo accessi e informazioni sala
• Fronte IP65 resistente acqua e polvere
• Barra LED RGB integrata per indicazione stato
• Supporto per sistemi operativi Android o Linux

Power over Ethernet
Il W10IM3S-PCH2AC-POE supporta PoE (PD) secondo IEEE 802.3at (25 W), permettendo dati e alimentazione su un unico cavo per semplificare l'installazione e la gestione centralizzata dell'alimentazione in applicazioni di controllo accessi e automazione industriale.

Design
La serie S presenta un design sottile e true-flat (circa 35% più sottile rispetto ai Panel PC tradizionali), facilitando la pulizia e riducendo l'accumulo di polvere sui bordi.

P-Cap Touch
Il touch a capacità proiettata con vetro protettivo supporta il multi-touch (4 punti) ed è resistente ai graffi, garantendo operazioni affidabili con il tocco del dito e una migliore esperienza utente.

Barra LED e RFID HF
La barra LED RGB integrata (colori selezionabili) segnala lo stato macchina/processo a distanza e permette di risparmiare energia tenendo spento il display. L'RFID HF/NFC opzionale consente un controllo accessi limitato al personale autorizzato.

Fronte IP65
Il pannello frontale è sigillato con grado IP65, offrendo protezione da polvere e spruzzi d'acqua per ambienti industriali.

Certificazioni

• CE
• FCC

Specifiche tecniche

• Display: 10.1 pollici; Projected Capacitive Multi-Touch; Risoluzione 1280 x 800; Luminosità 350 nits; Contrasto 800:1; Angoli di visuale 85/85/85/85; Area attiva 216.96 x 135.6 mm.
• Sistema: Processore ARM A53 (Quad Core 2.0 GHz); Memoria 4 GB LPDDR4; Storage eMMC onboard 32 GB; OS: Android 11 (default, aggiornabile ad Android 13) — opzione Linux Yocto 5.15.47 con Qt 5.15 e Linux Ubuntu Server 22.04; WLAN e Bluetooth opzionali; RFID HF 13.56 MHz (opzionale); Barra luce RGB integrata su entrambi i lati.
• Meccanica: Dimensioni 264 x 173 x 36 mm; Cut out 250 x 159 mm; Peso 1.2 kg; Montaggio: Panel mount e VESA mount; Scocca: metal housing; Raffreddamento: fanless.
• Ambiente: Umidità operativa 10%–90% RH non condensante; Temperatura operativa 0°C–50°C; Stoccaggio -20°C–60°C; Shock: MIL-STD-810H Method 516.8 Proc. I; Vibrazioni: MIL-STD-810H Method 514.8 Proc. I; Grado IP: Front IP65.
• Certificazione: CE, FCC.
• Ingressi/Uscite: USB 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; Seriale 1 x RS232/422/485 (default RS232); LAN 1 x 10/100/1000 Mbps; Video 1 x Micro HDMI (opzionale); Audio 1 x Speaker; Micro SD slot (max 32 GB).
• Alimentazione: 12 V DC via terminal block (default), 9~36 V opzionale; Adapter 12 V 50 W; PoE PD conforme IEEE 802.3at (25 W).
• Fotocamera: Front camera 2 MP (opzionale).
• Accessori: Alimentatore 100~240 V AC→DC; cavo di alimentazione; cavo adattatore terminal block a 2.5Ø femmina; cavo open wire con connettore terminal block; viti VESA; manuale.
