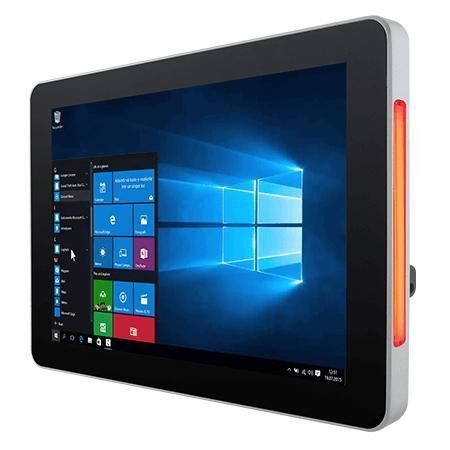

Panel PC con touchs creen capacitivo PCAP W10IP3S-PCH2AC-POE

touch screencon touch screen multitouch10.1"

Panoramica
Il Winmate W10IP3S-PCH2AC-POE è un PC panel HMI serie S da 10,1 pollici con processore Intel Pentium N4200. Progettato per controllo macchina, automazione e interfacce operatore, integra display multi-touch PCAP 1280×800, raffreddamento fanless, doppia Ethernet con supporto PoE, barre LED RGB e pannello frontale con grado di protezione IP65.

Caratteristiche principali

• Schermo PCAP 10,1 pollici 1280×800 (4 punti)
• Processore Intel Pentium N4200
• Design fanless e basso consumo
• Doppia Ethernet (una porta supporta PoE PD, IEEE 802.3at, 25 W)
• Barre LED RGB integrate su entrambi i lati
• Frontale con classificazione IP65
• Opzionali: fotocamera frontale 2 MP e lettore RFID HF 13,56 MHz
• Montaggi: parete di serie; VESA e supporti da scrivania opzionali

Power over Ethernet (PoE)
Supporta PoE PD (IEEE 802.3at, 25 W) per fornire dati e alimentazione su un unico cavo, semplificando l'installazione e consentendo la gestione centralizzata dell'alimentazione per controllo accessi e automazione industriale.

Design
Appartenente alla famiglia S-series HMI, il pannello ha un profilo sottile e una superficie frontale piatta che agevolano pulizia e integrazione in quadri di controllo e applicazioni di informazione ambientale.

P-Cap Touch
Vetro di protezione antigraffio che supporta il multi-touch proiettato a 4 punti, con input tramite dito per operazioni rapide e affidabili.

LED Light Bar e RFID HF/NFC
Le barre LED RGB programmabili indicano lo stato della macchina a distanza. L'opzione RFID HF/NFC (13,56 MHz) consente controllo accessi e identificazione utenti limitata.

Frontale IP65
Il pannello frontale è sigillato IP65 contro polvere e spruzzi d'acqua, adatto per installazioni in ambienti industriali gravosi.

Certificazioni

• Frontale IP65
• CE
• FCC

Specifiche tecniche

• Display
  • Dimensione: 10,1 pollici
  • Touch / Vetro: Projected capacitive multi-touch (P-CAP), 4 punti
  • Risoluzione: 1280 × 800
  • Luminosità: 350 nits (1000 nits opzione)
  • Contrasto: 800:1
  • Area attiva: 216.96 × 135.6 mm
• Sistema
  • Processore: Intel Pentium N4200 1.1 GHz (fino a 2.5 GHz)
  • Memoria: 1 × SO-DIMM DDR3L 1600 MHz, 4 GB di serie; 8 GB opzionale
  • Storage: M.2 2242 SSD 128 GB di serie; 256/512 GB, 1 TB opzionale (SATA III)
  • Controller Ethernet: 2 × controller Intel (fino a 2.5 Gbps)
  • Sicurezza: TPM 2.0
• Meccanica
  • Dimensioni: 263.48 × 172 × 35.7 mm
  • Foro: 250 × 159 mm
  • Peso: ~1,2 kg
  • Scocca: metallo, design fanless
• Ambiente
  • Umidità di funzionamento: 10%–90% RH senza condensa
  • Temperatura di funzionamento: 0 °C a 50 °C
  • Temperatura di stoccaggio: -10 °C a 60 °C
• Porti I/O
  • USB: 2 × USB 3.2 Gen2x1 Type-A
  • Seriale: 1 × RS232/422/485 (default RS232)
  • LAN: 2 × 2.5 Giga LAN RJ45 (una porta PoE PD possibile)
  • Video: HDMI 1.4 (opzionale)
  • Audio: 1 × speaker
  • Espansione: M.2 2242 B-key (SSD SATA), M.2 2230 E-key (Wi‑Fi)
  • Alimentazione: 1 × 12 V DC, morsetto a 3 pin
• Alimentazione
  • Tensione: 12 V DC (9–36 V opzionale)
  • Adattatore: 12 V 50 W
  • PoE: PoE PD conforme IEEE 802.3at (25 W)
• Accessori
  • Inclusi: adattatore 100–240 V AC/DC, cavo di alimentazione, adattatore terminal block, cavo open-wire con connettore terminal block, viti VESA, CD driver e manuale
  • Opzionali: supporto scrivania VESA, kit montaggio parete frontale, kit montaggio vetro, kit staffa VESA
