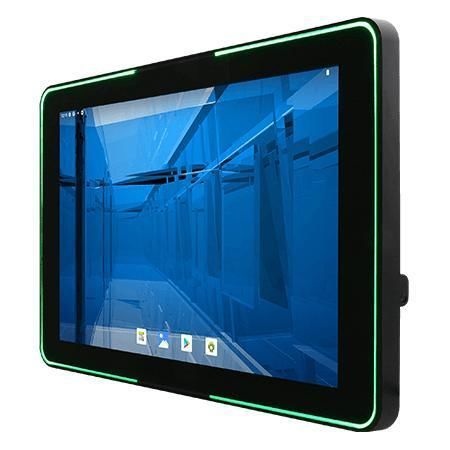

Panel PC con touch screen W10IM3S-PCH2LB-PoE

con touch screen multitouchcon touchs creen capacitivo PCAP10.1"

Panoramica
Winmate W10IM3S-PCH2LB-PoE è un Panel PC HMI da 10,1 pollici della serie S (ARM A53) progettato per controllo macchine, automazione di stabilimento e HMI operatore. Dispone di display 1280×800 P‑CAP multi‑touch, supporto Power over Ethernet (PoE) e barra LED RGB per indicazioni di stato. Lettore RFID HF opzionale (13.56 MHz) e supporto Android o Linux per soluzioni di controllo accessi, prenotazione sale e integrazione OEM.

Caratteristiche principali

• 10,1 pollici 1280×800 con touch capacitivo proiettato (P‑CAP)
• Supporto PoE (PD IEEE 802.3at, 25 W)
• Barra LED RGB integrata per visibilità a 360°
• Lettore RFID HF opzionale (13.56 MHz)
• Design sottile e true‑flat per facile pulizia e applicazioni pubbliche
• Supporta Android (default) o Linux (opzionale)

Design e connettività
La serie S offre un frontale piatto e senza bordi per migliore estetica e manutenzione. Il PoE consente dati e alimentazione su un unico cavo, semplificando l'installazione e la gestione energetica. La barra luminosa integrata fornisce feedback visivo sullo stato dei processi; il lettore RFID opzionale aggiunge funzioni di identificazione e accesso sicuro.

Robustezza e ambiente
Il pannello frontale è certificato IP65 contro polvere e spruzzi d'acqua. Il dispositivo soddisfa i requisiti MIL‑STD‑810H per urti e vibrazioni (vedere specifiche tecniche), garantendo funzionamento affidabile in ambienti industriali gravosi.

Certificazioni

• Front IP65
• MIL‑STD‑810H
• FCC
• CE

Specifiche tecniche

• Display — Dimensione: 10.1 inches; Touch/Glass: Projected Capacitive Multi Touch; Risoluzione: 1280×800; Luminosità: 350 nits; Contrasto: 800:1; Angoli di visuale: 85/85/85/85; Area attiva: 216.96×135.6 mm
• Sistema — Processore: ARM A53 (Quad Core 2.0 GHz); Memoria: 4 GB LPDDR4; Storage: 32 GB eMMC onboard; OS: Android 11 (default, aggiornabile ad Android 13); Linux Yocto 5.15.47 con QT 5.15 e Ubuntu Server 22.04 (opzionali)
• Connettività — LAN: 1×RJ45 10/100/1000 Mbps; USB: 2×USB 2.0 Type‑A, 1×Micro USB 2.0 OTG; Seriali: 1×RS232/422/485 (default RS232); Video: 1×Micro HDMI (opzionale); SD: 1×Micro SD (max 32 GB); Audio: 1×Speaker
• Meccanica — Dimensioni: 265×173×38 mm; Cut out: 250×159 mm; Peso: 1.2 kg; Montaggio: Panel mount, VESA; Enclosure: Front bezel plastica, retro in metallo; Raffreddamento: Fanless
• Ambiente — Umidità operativa: 10%–90% RH non condensante; Temperatura operativa: 0°C–50°C; Stoccaggio: -20°C–60°C; Urti/Vibrazioni: metodi MIL‑STD‑810H
• Alimentazione e accessori — Alimentazione: 12V DC terminal block (default), opzione 9–36V; Adapter: 12V 50W; PoE (PD): IEEE 802.3at (25 W); Accessori: adattatore AC‑DC, cavo di alimentazione, cavo adattatore terminal block, open wire cable, viti VESA
