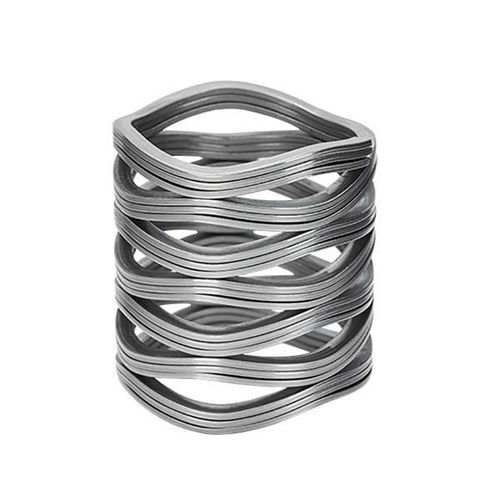

Molla a tazza di compressione

avvolgibileondulataa filo piatto

Descrizione

• An interlaced wave springs, also known as coiled wave spring or scrowave spring, is a spring made up of pre-hardened flat wire in a process called on-edge coiling (also known as edge-winding). During this process, waves are added to give it a spring effect.
• Le molle ondulate intrecciate dovrebbero essere utilizzate per tutte le applicazioni che richiedono specifiche di flessione del carico strette dove lo spazio assiale è critico.
• Capacità: Spessore della molla da 0,15 mm a 0,7 mm (da 0,006” a 0,0276”).
• Molla fuori dia. da 12 mm a 60 mm (da 0,472 ” a 2,36 ”).

Descrizione estesa
Le molle ondulate intrecciate sono composte da due o tre molle ondulate di spessore, ampiezza e frequenza simili. Le molle ondulate composte sono avvolte insieme in modo tale da essere interfogliate in modo che le spire di ciascuna molla siano allineate l'una con l'altra per tutta la lunghezza della molla intercalata. Questo sfalsamento aumenta efficacemente lo spessore di ciascuna spira per fornire carichi più elevati pur mantenendo caratteristiche di deformazione simili.

Le molle ondulate intrecciate trasportano carichi estremi in uno spazio ridotto. Rispetto ad altri tipi di molle, l'energia di deformazione per unità di volume delle molle ondulate intrecciate è maggiore. Hanno buona capacità di tamponamento e assorbimento degli urti; specialmente quando viene utilizzata la combinazione sovrapposta, a causa dell'effetto della resistenza all'attrito superficiale, l'effetto di assorbire gli urti e dissipare l'energia è più significativo.

Le molle ondulate intrecciate hanno proprietà di rigidità variabili. Modificando il rapporto tra l'altezza del tronco di cono interno e lo spessore del disco si possono ottenere diverse curve caratteristiche della molla che possono essere lineari, crescenti, decrescenti o una loro combinazione. È inoltre possibile ottenere caratteristiche di rigidezza variabile anche combinando dischi con spessori diversi o sovrapponendo dischi con numero di fogli diverso.

Le molle ondulate intrecciate possono ottenere portate e curve caratteristiche diverse variando il numero dei dischi o la combinazione dei dischi. Pertanto, i dischi di ogni dimensione possono essere adattati a un'ampia gamma di utilizzo, il che rende più difficile la preparazione e la gestione dei pezzi di ricambio.

Caratteristiche delle molle ondulate intrecciate

• Prestazioni di regolazione precise: la relazione tra forza e spostamento è molto sensibile.
• Buona morbidezza: la gamma di deformazione è relativamente ampia.
• Facilità di produzione rispetto ad alcune alternative.
• Struttura relativamente compatta.
• Alto tasso di energia per unità di volume.

Applicazioni

• Ambiti in cui lo spazio assiale è limitato e sono richieste tolleranze strette della curva forza-spostamento.
• Applicazioni automotive: supporto carico e assorbimento degli urti in spazi ridotti (esempi illustrativi).

Informazioni aggiuntive sul prodotto

• Gamma di personalizzazione: spessori, numero di dischi e combinazioni per ottenere curve caratteristiche diverse.
• Campioni: disponibilità di campioni per approvazione in tempi rapidi se gli strumenti sono disponibili.
• Tempi di consegna usuali: rapidi (indicazione commerciale).
• Esperienza produttiva: specializzazione nel campo delle molle ondulate dal 2009.

Caratteristiche / specifiche tecniche

• SKU: 6e9553d5952b
• Categoria: Molle ondulate multigiro
• Denominazione commerciale: Interlaced Wave Springs
• Spessore molla: 0,15 mm – 0,7 mm (0,006” – 0,0276”)
• Diametro esterno (fuori dia.): 12 mm – 60 mm (0,472” – 2,36”)
• Composizione: tipicamente 2 o 3 molle ondulate intrecciate
• Proprietà: elevata energia immagazzinabile per unità di volume; buona capacità di smorzamento/assorbimento urti
• Curve di rigidità: possibilità di ottenere curve lineari, crescenti, decrescenti o combinate variando geometria e combinazione dei dischi
• Personalizzazione: modifiche possibili su numero di dischi, spessori e combinazioni per adattamento a requisiti specifici
