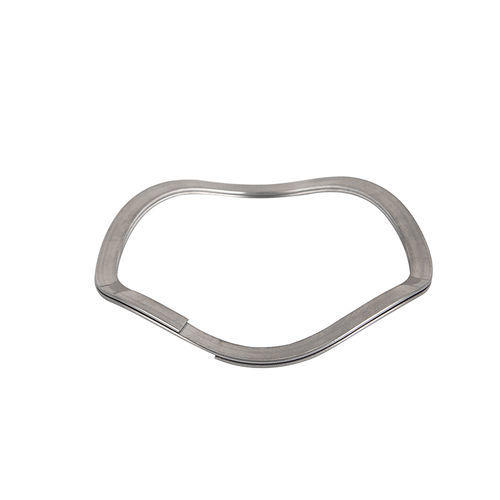

Molla di compressione NSSB series

avvolgibileondulataa filo piatto

Fornitore di molle ondulate nidificate Carbonio/acciaio inossidabile/17-7PH(SUS631)

Descrizione:

• Le molle ondulate nidificate sono pre-impilati in parallelo da un filamento continuo di filo piatto.
• Eliminano la necessità di impilare singole molle per ottenere carichi più elevati.
• La rigidezza della molla aumenta proporzionalmente al numero di giri.
• Possono esercitare forze molto elevate mantenendo la precisione di una molla ondulata a grana circolare.
• In molte applicazioni le molle ondulate nidificate sostituiscono le molle a tazza quando è richiesta una forza elevata e precisa.

Descrizione tecnica aggiuntiva:
Le molle a onda a spirale pesante (note anche come molle a onda annidata o impilate) variano in base al numero di onde e di strati, che influiscono sulla rigidezza. Sono usate principalmente dove lo spazio di installazione è ridotto ma è richiesta una certa escursione e un'ampia gamma di carico. Questo tipo di molla trova impiego in settori industriali come automotive, petrolio e gas e connettori, per applicazioni quali guarnizioni, valvole e precarico dei cuscinetti.

Vantaggi delle molle ondulate nidificate:
Le molle annidate presentano più spire avvolte in parallelo per generare una forza maggiore rispetto alle molle standard a bobina singola. Offrono forze elastiche molto elevate e sono adatte quando l'applicazione richiede carichi maggiori. La forza aumenta proporzionalmente al numero di giri. La compressione crea sollecitazioni di flessione o trazione: la sollecitazione di lavoro calcolata dovrebbe rimanere al di sotto della resistenza minima alla trazione del materiale in applicazioni statiche e inferiore all'80% della resistenza minima alla trazione in applicazioni dinamiche. Le molle nidificate sono adatte per l'assemblaggio automatizzato perché non presentano estremità flottanti e le spire si appoggiano saldamente l'una all'altra, evitando grovigli e facilitando i processi pick-and-place.

Specifica:
Parte n. | Opera in Diametro del foro (mm) | Albero di Lears Diametro (mm) | Carico (N) | Altezza di lavoro (mm) | Altezza libera (mm) | Onde | Giri | Spessore (mm) | Parete radiale (mm) | Indice di rigidezza (N/MM)
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.7 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.5 | 231.4 | 2.44 | 3.71 | 4 | 3 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 4 | 0.46 | |
