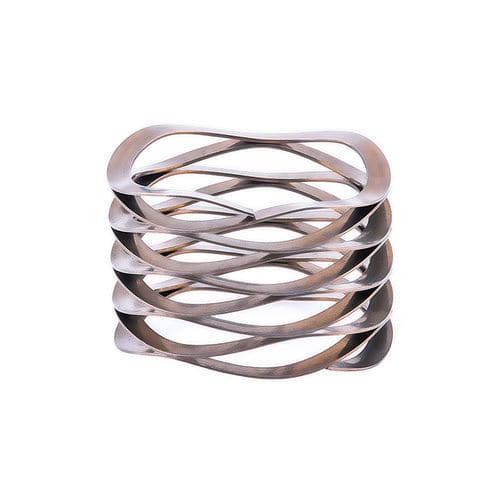

Molla di compressione

ondulataa filo piattoin acciaio inossidabile

Breve
Le molle a onda a filo quadrato multigiro sono costituite da filo piatto con picchi d'onda che mantengono la configurazione e funzionano come dispositivi di supporto del carico, compensando variazioni dimensionali nei gruppi. Offrono deflessioni superiori rispetto alle molle a filo tondo e occupano meno spazio assiale, risultando adatte a sostituire le molle elicoidali quando è necessario risparmiare spazio.

Dettagli
La molla a onda a filo quadrato sopporta carichi elevati in poco spazio e presenta una maggiore energia di deformazione per unità di volume rispetto ad altri tipi di molle. Ha buona capacità di smorzamento e assorbimento degli urti, specialmente se impiegata in combinazioni sovrapposte, grazie alla resistenza all'attrito superficiale che contribuisce a dissipare energia. La rigidità può variare: modificando il rapporto tra altezza del tronco di cono interno e spessore del disco si possono ottenere curve di caratteristica lineari, crescenti, decrescenti o combinate. La portata e la curva caratteristica possono essere adattate variando il numero e la combinazione dei dischi; ciò facilita la gestione dei ricambi e la manutenzione. Una molla correttamente progettata e realizzata garantisce lunga durata e concentrazione della forza in modo concentricamente uniforme.

Materiale specifico
Il materiale indicato 631 (17-7PH) è un acciaio inossidabile semi-austenitico che si indurisce per precipitazione; è ampiamente usato in ambito meccanico e medico per la sua elevata resistenza alla corrosione, tenacità e resistenza alla fatica. È adatto a un ampio range di temperature di esercizio (indicativamente -40°C ÷ 380°C) e spesso è impiegato come acciaio per molle resistente al calore.

Caratteristiche principali

• Design a filo quadrato: sezione trasversale quadrata con maggiore capacità di carico rispetto al filo tondo.
• Forma d'onda: il filo è modellato a onde per fornire effetto molla e forza di compressione.
• Risparmio di spazio: ingombro assiale ridotto rispetto a molle elicoidali tradizionali.
• Leggerezza: design a filo quadrato e geometria ondulata rendono le molle leggere e maneggevoli.
• Elevata densità di forza: capacità di sopportare carichi elevati in spazi ridotti.
• Altezza assiale ridotta: idonee per applicazioni con spazio limitato.
• Durevolezza: realizzate con materiali ad alta resistenza e buona resistenza alla corrosione.

Applicazioni tipiche

• Aerospaziale
• Automotive
• Industria petrolifera
• Attrezzature mediche
• Energia eolica
• Macchinari per l'edilizia
• Elettronica di consumo
• Altri prodotti industriali (es. tenuta meccanica, connettore elettrico, precarico dei cuscinetti)

Caratteristiche / specificazioni tecniche

• Nome del prodotto: 17-7PH (631) Molle a compressione multi-onda in acciaio inossidabile - Molla ondulata
• Lunghezza: 57,15 mm
• Non standard: OEM disponibile se fornito disegno o campione
• Diametro esterno molla: 60 mm
• Diametro interno molla: 50 mm
• Forma: multigiro
• Campione: gratuito (se prodotti già pronti)
• Rotazione: rotazione a sinistra / rotazione a destra
• Materiali disponibili: acciai inossidabili (304H / 316 / 316L / 631), 65Mn, 20# Alloy, 17-7PH, Monel Alloy, Inconel X-750
• Processo produttivo (lavorazione artigianale): 1) acquisto materiale 2) lavorazione / test / ispezione / trattamento termico 3) trattamento e pulizia superfici 4) trattamento finale 5) collaudo, imballaggio, spedizione
• Imballaggio: imballaggio interno: sacchetto di plastica; imballaggio esterno: scatola di cartone; altro imballaggio: pallet in legno o plastica su richiesta
