Molla di compressione LM28 series

avvolgibileondulataa filo piatto

Multi Wave Springs - Molle a compressione ondulata

Descrizione

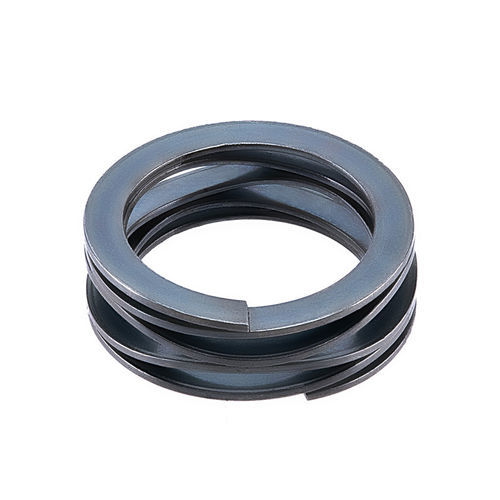

Una molla ondulata, nota anche come molla ondulata a spirale o molla scrowave, è una molla costituita da filo piatto preindurito ottenuta mediante avvolgimento sul bordo con onde aggiunte per dare l'effetto a molla. Le molle ondulate multigiro con estremità shim forniscono una superficie di contatto piatta per l'elemento di copertura e il cuscinetto e devono essere utilizzate in applicazioni che richiedono specifiche di flessione del carico strette e dove lo spazio assiale è fondamentale.

Funzione principale
La funzione di base è fornire una forza sul dado dopo il serraggio per aumentare la forza di attrito tra dado e bullone, prevenendo l'allentamento del bullone dovuto a vibrazioni e migliorando la sicurezza dell'accoppiamento.

Materiale e trattamento
Materiale disponibile: acciaio per molle 65MN; trattamento termico: durezza HRC44-51; trattamento superficiale previsto per resistenza e durata.

Condizioni che influenzano la durata e il comportamento

• Difetti e problemi di qualità nella produzione possono ridurre la durata e causare affaticamento prematuro.
• Condizioni ambientali estreme (alte temperature, ambienti corrosivi o non idonei) possono portare a cedimenti elastici e guasto della molla.

Applicazioni tipiche

• Strumenti di precisione: micrometri, indicatori a quadrante, apparecchiature di prova per forze precise e costanti.
• Aerospaziale e difesa: attuatori, valvole e componenti che richiedono forze affidabili e costanti.
• Dispositivi medici: strumenti chirurgici, dispositivi impiantabili e apparecchiature diagnostiche che richiedono forze precise e costanti.
• Elettronica: telefoni cellulari, laptop e dispositivi di consumo per applicazioni in spazi ristretti.
• Macchinari industriali: pompe, motori e componenti che richiedono forze affidabili e costanti.

Caratteristiche principali

• Elevata forza in un design compatto, ideale per vincoli di spazio.
• Uscita di forza costante per controllo preciso della forza applicata.
• Durabilità grazie a materiali e trattamenti appropriati.
• Estremità shim per controllo preciso dell'altezza e del carico installato.
• Basso profilo adatto ad applicazioni con spazio limitato.

Tabella delle specifiche (estratto)
Parte n. | Diametro foro (mm) | Diametro albero (mm) | Carico (N) | Altezza di lavoro (mm) | Altezza libera (mm) | Onde | Giri | Spessore (mm) | Parete radiale (mm) | Indice di rigidezza (N/MM)
LM28-H1 | 28 | 22 | 130 N | 4.57 mm | 7.24 mm | 3.5 | 3 | 0.46 | 2.39 | 48.69
LM28-L1 | 28 | 22 | 50 N | 3.76 mm | 7.24 mm | 3.5 | 3 | 0.3 | 2.39 | 14.37
LM28-M1 | 28 | 22 | 80 N | 4.39 mm | 7.24 mm | 3.5 | 3 | 0.38 | 2.39 | 28.07
LM28-H2 | 28 | 22 | 130 N | 6.07 mm | 9.65 mm | 3.5 | 4 | 0.46 | 2.39 | 36.31
LM28-L2 | 28 | 22 | 50 N | 5.00 mm | 9.65 mm | 3.5 | 4 | 0.3 | 2.39 | 10.75
LM28-M2 | 28 | 22 | 80 N | 5.84 mm | 9.65 mm | 3.5 | 4 | 0.38 | 2.39 | 21.00
LM28-H3 | 28 | 22 | 130 N | 7.59 mm | 12.07 mm | 3.5 | 5 | 0.46 | 2.39 | 29.02
LM28-L3 | 28 | 22 | 50 N | 6.27 mm | 12.07 mm | 3.5 | 5 | 0.3 | 2.39 | 8.62
LM28-M3 | 28 | 22 | 80 N | 7.32 mm | 12.07 mm | 3.5 | 5 | 0.38 | 2.39 | 16.84
LM28-H4 | 28 | 22 | 130 N | 9.12 mm | 14.48 mm | 3.5 | 6 | 0.46 | 2.39 | 24.25
LM28-L4 | 28 | 22 | 50 N | 7.52 mm | 14.48 mm | 3.5 | 6 | 0.3 | 2.39 | 7.18
LM28-M4 | 28 | 22 | 80 N | 8.79 mm | 14.48 mm | 3.5 | 6 | 0.38 | 2.39 | 14.06
LM28-H5 | 28 | 22 | 130 N | 10.64 mm | 16.89 mm | 3.5 | 7 | 0.46 | 2.39 | 20.80
LM28-L5 | 28 | 22 | 50 N | 8.79 mm | 16.89 mm | 3.5 | 7 | 0.3 | 2.39 | 6.17
LM28-M5 | 28 | 22 | 80 N | 10.24 mm | 16.89 mm | 3.5 | 7 | (non specificato) | (non specificato) | (non specificato)

Caratteristiche / specificazioni tecniche

• Materiale: acciaio per molle 65MN (es. per versioni in acciaio al carbonio).
• Trattamento termico: durezza HRC44-51 (tipico per 65MN trattato).
• Estremità shim per superficie di contatto piatta.
• Progettate per applicazioni con spazio assiale limitato.
• Forze e altezze definite per ciascun codice parte (vedere tabella per valori specifici: carico, altezza di lavoro, altezza libera, spessore, indice di rigidezza).
