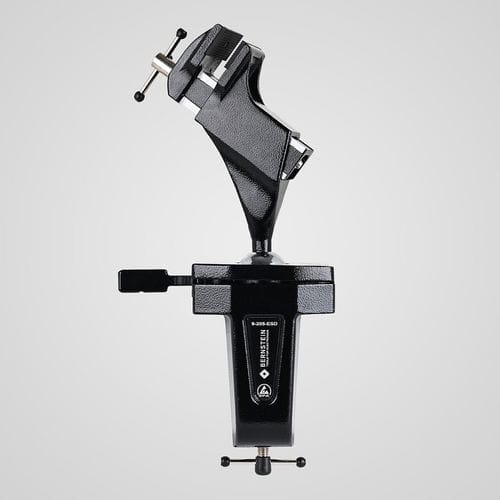

Morsa di macchina 9-205-ESD

con ganasce intercambiabiliinclinabiledi messa a terra

Il SPANNFIX 9-205-ESD è una morsa a snodo ESD progettata per il fissaggio su banchi di lavoro. Offre un giunto rotante a 360° bloccabile in continuo e una superficie dissipativa adatta alle aree protette contro le scariche elettrostatiche. Realizzata in alluminio pressofuso con vernice a polvere ESD, dispone di ganasce intercambiabili per pezzi sensibili.

Principali caratteristiche

• Giunto a sfera di precisione, rotazione 360° e bloccaggio progressivo con sgancio rapido; prodotto di qualità Made in Germany
• Fissaggio a morsetto per piano di lavoro (spessore massimo 80 mm)
• Ganasce in plastica ESD 50 mm con presa (intercambiabili)
• Larghezza di serraggio 70 mm, profondità di serraggio 38 mm, forza di serraggio 1470 N
• Inclinazione ±45°; rotazione 360°
• Ricambi: ganasce articolo 9-900-E50-ESD (coppia)
• Alluminio pressofuso con verniciatura a polvere ESD nera; dissipativo 10^7–10^8 ohm
• Dimensioni circa 310 × 170 × 75 mm; peso circa 1450 g

Ambito di impiego
Una leggera pressione sulla leva è sufficiente per allineare il pezzo serrato in modo continuo nella posizione di lavoro richiesta. La regolazione individuale dell'altezza di lavoro supporta una postura ergonomica per il lavoro in piedi (foratura, segatura, levigatura, fresatura, taglio, ecc.). Ganasce intercambiabili: 50 mm in plastica ESD per la morsa piccola e 100 mm in acciaio per la morsa grande. Ganasce protettive disponibili in feltro, pelle, sughero e gomma. Ganasce con prismi in alluminio adatte per la presa di tubi. Il fissaggio a vite è adatto per banchi fino a 80 mm di spessore e può essere montato su banchi, tavoli e piastre base tramite quattro fori passanti Ø 9 mm.

Descrizione tecnica
Coppia massima: palla Ø 40 mm ≈ 24 Nm, palla Ø 60 mm ≈ 100 Nm. Le versioni ESD sono dissipative (10^7–10^8 Ω) e idonee per EPA. Le sezioni del piede possono essere collegate a terra tramite un pulsante da 10 mm. Le parti in alluminio pressofuso sono verniciate a polvere; le parti in acciaio sono cromate e resistenti alla ruggine. La vite di regolazione sulla sede inferiore della sfera consente di impostare il gioco da lento a molto fermo. Le forze di tenuta possono variare in base all'applicazione e alle condizioni.

Specifiche

• Modello / numero articolo: 9-205-ESD
• Denominazione commerciale: SPANNFIX
• Metodo di serraggio: fissaggio a vite per spessore tavolo fino a 80 mm; 4 × fori passanti Ø 9 mm per il montaggio
• Ganasce: plastica ESD 50 mm (con presa); ganasce di ricambio articolo 9-900-E50-ESD (coppia)
• Larghezza di serraggio: 70 mm
• Profondità di serraggio: 38 mm
• Forza di serraggio: 1470 N
• Inclinazione / rotazione: inclinazione ±45°; rotazione 360°
• Coppia massima: Ø 40 mm ≈ 24 Nm; Ø 60 mm ≈ 100 Nm
• Materiale e finitura: alluminio pressofuso, verniciatura a polvere ESD nera (dissipativa 10^7–10^8 Ω); parti in acciaio cromate
• Dimensioni: circa 310 × 170 × 75 mm
• Peso: circa 1450 g
• Compatibilità ESD: dissipativo, idoneo per postazioni ESD (EPA)
