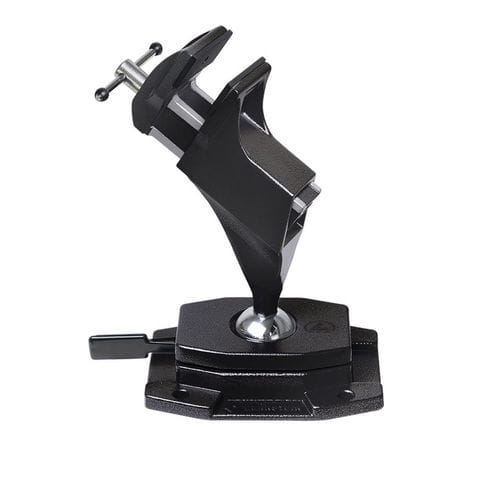

Morsa con ganasce intercambiabili 9-215-ESD

a viteinclinabiledi messa a terra

Descrizione
La morsa a snodo ESD SPANNFIX di BERNSTEIN è una morsa dissipativa, ruotabile e inclinabile, progettata per la serraggio sicuro in aree protette elettrostaticamente e per il montaggio a vite su banchi di lavoro. Presenta una testa articolata regolabile continuamente con sgancio rapido e bloccaggio senza scatti per posizionare i pezzi in modo ergonomico.

Caratteristiche principali

• Giunto sferico di precisione ruotabile a 360°, bloccaggio senza scatti con sgancio rapido
• Piastra di base per avvitamento al banco (ingombro: 150 x 106 mm)
• Ganasce in plastica ESD 50 mm con grip; ganasce protettive intercambiabili (feltro, pelle, sughero, gomma)
• Larghezza di serraggio 70 mm; profondità di serraggio 38 mm; forza di serraggio 1470 N
• Angolo d'inclinazione +/- 45°; parte superiore inclinabile in qualsiasi direzione
• Costruzione in alluminio pressofuso con verniciatura a polvere ESD nera (dissipativa: 10^7 a 10^8 ohm)
• Dimensioni ca. 220 x 180 x 115 mm; peso ca. 1310 g
• Ganasce di ricambio: articolo 9-900-E50-ESD (coppia)

Area di applicazione
La morsa consente l'allineamento continuo del pezzo serrato in un'ampia gamma di posizioni di lavoro con una leggera pressione della leva, migliorando l'ergonomia nelle operazioni in piedi come foratura, segatura, molatura, fresatura e taglio. Ganasce intercambiabili e ganasce a prisma o rivestite permettono di bloccare tubi e pezzi delicati. La base per avvitamento è adatta per tavoli e banchi di lavoro fino a 80 mm di spessore e si fissa tramite quattro fori passanti Ø9 mm. Possono essere utilizzati magneti ad alte prestazioni per un fissaggio rapido e removibile.

Descrizione tecnica
Coppia massima: palla Ø40 mm circa 24 Nm; palla Ø60 mm circa 100 Nm. Dimensione piastra di montaggio: 150 x 106 mm con 4 x Ø9 mm fori passanti. Le versioni ESD sono dissipative (10^7 a 10^8 ohm) e adatte per EPA (aree protette elettrostaticamente). Le sezioni del piede possono essere collegate a un punto di messa a terra tramite un pulsante da 10 mm. Le parti in alluminio pressofuso sono verniciate a polvere; le parti in acciaio sono cromate e resistenti alla corrosione. Una vite di regolazione sul sedile inferiore della sfera permette di regolare il gioco della sfera da libero a molto fermo. Le forze di tenuta possono variare in base all'applicazione e alle condizioni ambientali.

Caratteristiche / specifiche tecniche

• Modello/numero articolo: 9-215-ESD
• Rotazione (giunto sferico): 360°
• Campo d'inclinazione: +/- 45°
• Larghezza di serraggio: 70 mm
• Profondità di serraggio: 38 mm
• Forza di serraggio: 1470 N
• Ganasce: 50 mm plastica ESD (con grip)
• Ganasce di ricambio: 9-900-E50-ESD (coppia)
• Ingombro piastra base: 150 x 106 mm
• Fori passanti base: 4 x Ø9 mm
• Resistenza dissipativa (versione ESD): 10^7 a 10^8 ohm
• Coppia massima: Ø40 mm ≈ 24 Nm; Ø60 mm ≈ 100 Nm
• Spessore max. tavolo/banco per fissaggio con viti: fino a 80 mm
• Connessione di messa a terra: pulsante 10 mm
• Materiali/ Finitura: alluminio pressofuso con verniciatura a polvere ESD nera; parti in acciaio cromate
• Dimensioni complessive (ca.): 220 x 180 x 115 mm
• Peso (ca.): 1310 g
