Kit di serraggio meccanico 9-250-ESD

magneticoorizzontaleverticale

Lo SPANNFIX VARIO 9-250-ESD è una combinazione a giunto sferico di precisione, sicura ESD, progettata per il bloccaggio e il supporto di schede a circuito stampato (PCB) e cavi. Include teste intercambiabili e un giunto sferico 360° bloccabile continuamente per posizionamenti flessibili.

Caratteristiche principali

• Giunto sferico di precisione 360°, bloccabile senza gradini con sgancio rapido
• Include testa avvitabile, robusto supporto per PCB e piastra di serraggio universale per montaggi versatili
• Molla per schede sensibili e adattatore angolare per maggiore inclinazione
• Supporto PCB regolabile da 25 mm a 270 mm per posizionamento sicuro
• Adatto per fissaggio a banchi di lavoro fino a 80 mm di spessore; inclinazione ±45°
• Include cavo di messa a terra ESD (1 MOhm, 1,8 m)

Settore di impiego
Lo SPANNFIX VARIO 9-250-ESD è destinato all'uso come dispositivo di fissaggio e supporto versatile per PCB e piccoli assiemi. Le teste intercambiabili consentono una rapida riconfigurazione. Usi tipici: supporto “terza mano” per operazioni di saldatura, assemblaggio e ispezione che richiedono posizionamento sicuro e conforme ESD di schede fino a 270 mm.

Contenuto

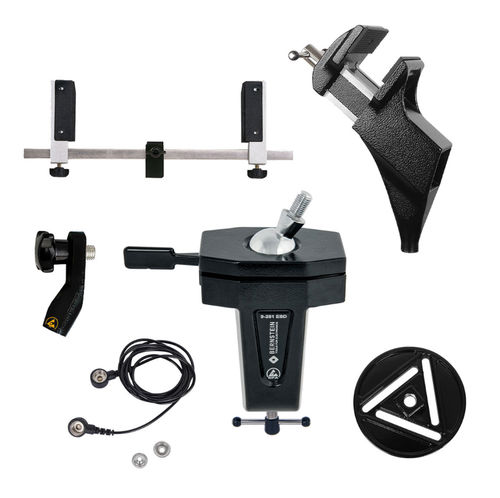

• 9-251 base giunto sferico ESD SPANNFIX per bloccaggio (spina filettata 20 mm)
• 9-252 testa avvitabile ESD SPANNFIX (M12x1.5)
• 9-253 supporto PCB ESD SPANNFIX per avvitare (M12x1.5)
• 9-254 piastra universale ESD SPANNFIX per avvitare (M12x1.5)
• 9-255 adattatore angolare ESD SPANNFIX per avvitare (M12x1.5)
• 9-343-1 cavo di messa a terra ESD 1 MOhm, 1800 mm, 2 bottoni di pressione 10/10 mm

Descrizione tecnica
Il prodotto utilizza una filettatura speciale M12 x 1.5. Coppia massima e forze di tenuta variano a seconda del diametro della sfera: sfera Ø 40 mm — coppia max ≈ 24 Nm e forza di tenuta ≈ 45 kg (441 N); sfera Ø 60 mm — coppia max ≈ 100 Nm e forza di tenuta ≈ 140 kg (1.372 N). Forza di tenuta base magnetica (magnete senza copertura): 32 kg orizzontale / 15 kg verticale. Le versioni ESD sono dissipative (10^7–10^8 ohm) e adatte per aree protette elettrostaticamente (EPA). Le sezioni del piede possono essere collegate a terra tramite un pulsante a spinta da 10 mm. Parti in alluminio pressofuso verniciate a polvere; parti in acciaio cromate, inox. Nota: le forze di tenuta possono variare in base all'applicazione e alle condizioni.

Specifiche tecniche

• Modello: 9-250-ESD
• Campo regolabile supporto PCB: 25 mm – 270 mm
• Spessore max tavolo/fissaggio: 80 mm
• Angolo di inclinazione: ±45°
• Filettatura di connessione: M12 x 1.5 (filettatura speciale)
• Diametri sfera & forze di tenuta: Ø 40 mm ≈ 45 kg (441 N); Ø 60 mm ≈ 140 kg (1.372 N)
• Coppia massima: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm
• Forza di tenuta base magnetica (magnete senza copertura): 32 kg orizzontale / 15 kg verticale
• Resistenza ESD (dissipativa): 10^7 – 10^8 ohm
• Cavo di messa a terra (incluso): 1 MOhm, lunghezza 1,8 m (2 bottoni di pressione 10/10 mm)
• Materiali e finitura: alluminio pressofuso (verniciatura ESD nera), acciaio (cromato), plastica
• Dimensioni approx.: 310 x 170 x 75 mm
• Peso approx.: 2100 g
