Kit di serraggio magnetico 9-240-ESD

per applicazioni elettriche industrialiorizzontaleverticale

Il supporto PCB ESD SPANNFIX VARIO (9-240-ESD) è un dispositivo di serraggio e fissaggio versatile per schede a circuito stampato fino a 270 mm, dotato di snodo sferico di precisione 360° e componenti compatibili ESD.

Caratteristiche principali

• Snodo sferico di precisione ruotabile a 360° con sgancio rapido bloccabile in modo continuo (Made in Germany)
• Telaio di montaggio stabile con supporti regolabili e girevoli
• Molla per schede sensibili e adattatore angolare per maggior inclinazione
• Supporto PCB regolabile da 25 mm a 270 mm
• Adatto per il fissaggio su banchi di lavoro con spessore piano max. 80 mm
• Angolo di inclinazione ±45°
• Include cavo di messa a terra ESD 1 MOhm, lunghezza 1,8 m per collegamento a un punto di messa a terra
• Materiali: acciaio, plastica, alluminio pressofuso con verniciatura a polvere ESD nera; dissipativo 10^7 a 10^8 ohm
• Dimensioni circa 360 x 280 x 180 mm; peso 1330 g

Campo di applicazione
Lo SPANNFIX VARIO può essere utilizzato per fissare PCB / schede fino a una lunghezza di 270 mm. La sfera regolabile all'infinito consente il posizionamento e il fissaggio sicuro in tutte le direzioni, permettendo la rapida rotazione delle schede e fungendo da utile "terza mano" per saldature e assemblaggi.

Descrizione tecnica
Filetto di collegamento: M12 x 1,5 mm (filetto speciale). La coppia massima e le forze di tenuta dipendono dal diametro della sfera: sfera Ø 40 mm circa 24 Nm (forza di tenuta all'altezza del perno filettato ≈ 45 kg / 441 N); sfera Ø 60 mm circa 100 Nm (forza di tenuta ≈ 140 kg / 1.372 N). Base di serraggio: spessore piano max. 80 mm. Base avvitabile: fori passanti 4 x 9 mm. Forza di tenuta della base magnetica: 32 kg orizzontale, 15 kg verticale (magnete senza cappuccio). Le versioni ESD sono dissipative (10^7 a 10^8 ohm) e idonee per postazioni EPA / ESD. Le sezioni del piede possono essere collegate al punto di terra con un pulsante a pressione da 10 mm. Le parti in alluminio pressofuso sono verniciate a polvere; le parti in acciaio sono cromate e non arrugginiscono. Nota: le forze di tenuta misurate in condizioni di prova ottimali possono variare nelle applicazioni specifiche.

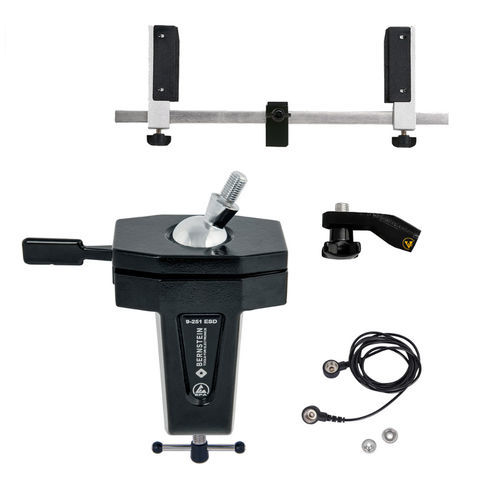

Contenuto

• 9-251 base snodo ESD SPANNFIX per riconnettere (estremità filettate 20 mm)
• 9-253 supporto scheda ESD per avvitare (M12 x 1,5)
• 9-255 adattatore angolare ESD SPANNFIX per avvitare (M12 x 1,5)
• 9-343-1 cavo di messa a terra ESD 1 MOhm, 1800 mm, 2 bottoni a pressione 10/10 mm

Specifiche tecniche

• Codice articolo: 9-240-ESD
• Nome modello: SPANNFIX VARIO
• Gamma di serraggio PCB: 25 mm a 270 mm
• Spessore massimo del piano per serraggio: 80 mm
• Inclinazione: ±45°
• Cavo di messa a terra: 1 MOhm, lunghezza 1,8 m (1800 mm)
• Resistività superficiale ESD: dissipativa 10^7 a 10^8 ohm
• Materiali: alluminio pressofuso (verniciato a polvere ESD nero), acciaio (cromato), plastica
• Dimensioni (circa): 360 x 280 x 180 mm
• Peso: 1330 g
• Filetto di collegamento: M12 x 1,5 mm
• Sfera Ø 40 mm: coppia max. ≈ 24 Nm; forza di tenuta ≈ 45 kg (441 N)
• Sfera Ø 60 mm: coppia max. ≈ 100 Nm; forza di tenuta ≈ 140 kg (1.372 N)
• Base avvitabile: fori passanti 4 x 9 mm
• Forza di tenuta base magnetica: 32 kg (orizzontale), 15 kg (verticale)
