Portapezzi per pezzo singolo 9-270-ESD

Lo SPANNFIX VARIO (ESD) è un supporto per PCB a dissipazione elettrostatica con giunto sferico regolabile continuamente e meccanismo di serraggio rapido, progettato per trattenere e posizionare in sicurezza le schede a circuito stampato durante saldatura e assemblaggio.

Caratteristiche principali

• Giunto sferico di precisione ruotabile a 360°; bloccaggio stepless con sgancio rapido (Made in Germany)
• Telaio di montaggio stabile con dispositivo di rotazione rapida e piastra adattatrice
• Molla per schede sensibili e adattatore angolare per maggiore inclinazione
• Intervallo di bloccaggio PCB regolabile da 25 mm a 270 mm
• Adatto per fissaggio su banchi da lavoro con spessore piano max. 80 mm
• Angolo di inclinazione ±45°
• Include cavo di messa a terra ESD (1 MΩ, lunghezza 1,8 m) per collegamento a un Earth Bonding Point
• Materiali: acciaio, plastica, alluminio fuso con verniciatura a polvere ESD (nero); dissipativo 10^7 a 10^8 Ω
• Dimensioni circa 410 × 300 × 240 mm; peso 1560 g

Ambito di impiego
Lo SPANNFIX VARIO è utilizzato per fissare PCB/schede fino a 270 mm di lunghezza. Il giunto sferico regolabile consente di posizionare e mantenere la scheda in tutte le direzioni, permettendo rotazioni rapide e fungendo da terza mano per saldatura, assemblaggio e controllo in aree ESD protette.

Descrizione tecnica

• Filetto di collegamento: M12 × 1,5 mm (filetto speciale); adattatori disponibili
• Coppia massima: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm
• Forza di tenuta della sfera all'altezza del perno filettato: sfera Ø 40 mm ≈ 45 kg (441 N); sfera Ø 60 mm ≈ 140 kg (1.372 N). La forza di serraggio può aumentare dopo lo sgrassaggio della sfera.
• Base di serraggio: spessore max. del piano 80 mm
• Base a vite: fori passanti 4 × 9 mm
• Base magnetica (opzionale): forza di tenuta ca. 32 kg orizzontalmente, 15 kg verticalmente (magnete senza cappuccio)
• Versioni ESD: dissipativo 10^7 a 10^8 Ω — adatto per aree protette contro le scariche elettrostatiche (EPA)
• Parti in alluminio fuso verniciate a polvere; parti in acciaio cromate, resistenti alla corrosione
• Nota: Per applicazioni rilevanti per la sicurezza, le forze di tenuta non possono essere garantite senza la conoscenza del caso d'uso specifico; le prestazioni possono variare in base alle condizioni fisiche.

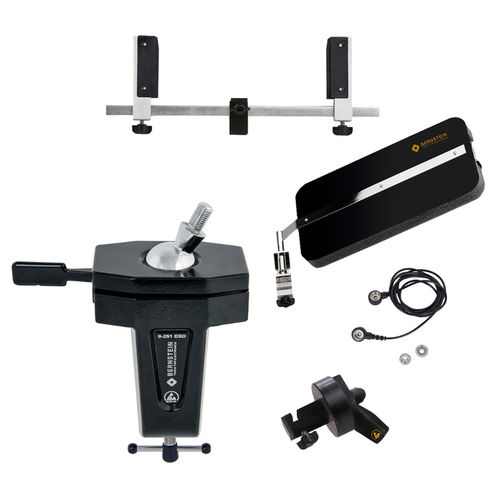

Contenuto (componenti inclusi)

• 9-251 Base giunto sferico ESD SPANNFIX per fissaggio a morsetto (perno filettato 20 mm)
• 9-253 Supporto PCB ESD da avvitare (M12 × 1,5)
• 9-256 Coperchio di serraggio ESD per supporto PCB
• 9-257 Dispositivo di rotazione rapida ESD per supporto PCB
• 9-343-1 Cavo di messa a terra ESD 1 MΩ, 1.800 mm, 2 pulsanti a pressione 10/10 mm

Caratteristiche / specifiche tecniche

• Numero articolo: 9-270-ESD
• Denominazione commerciale / modello: SPANNFIX VARIO
• Intervallo di serraggio PCB: 25 mm – 270 mm
• Spessore max. del piano per serraggio: 80 mm
• Angolo di inclinazione: ±45°
• Materiali: acciaio, plastica, alluminio fuso (verniciatura a polvere ESD)
• Resistività superficiale: dissipativa 10^7 – 10^8 Ω
• Cavo di messa a terra incluso: 1 MΩ, lunghezza 1,8 m (2 pulsanti a pressione 10/10 mm)
• Dimensioni (circa): 410 × 300 × 240 mm
• Peso: 1560 g
• Filetto di collegamento: M12 × 1,5 mm (filetto speciale)
• Caratteristiche della sfera: Ø 40 mm (coppia ≈ 24 Nm; forza di tenuta ≈ 45 kg), Ø 60 mm (coppia ≈ 100 Nm; forza di tenuta ≈ 140 kg)
• Base a vite: fori passanti 4 × 9 mm; forze di tenuta base magnetica opzionale: 32 kg orizzontale / 15 kg verticale
