Morsa di macchina 9-215-ESD-SET1

con ganasce intercambiabilia viteinclinabile

Panoramica del prodotto

Morsa a snodo sferico ESD SPANNFIX da avvitare al banco di lavoro. Design dissipativo (10^7–10^8 Ω) con punto di collegamento a terra e cavo di messa a terra (1 MΩ, 1800 mm). Testa a snodo regolabile continuamente, rotazione 360° e inclinazione ±45° per posizionamento ergonomico e serraggio sicuro nelle operazioni di precisione.

Caratteristiche principali

• Snodo sferico di precisione, rotazione 360°, bloccaggio rapido con regolazione continua; prodotto Made in Germany
• Per avvitare al banco (piastra di base per avvitare: 150 x 106 mm)
• Morsi in plastica ESD 50 mm con grip (sostituibili)
• Larghezza di serraggio 70 mm; profondità di serraggio 38 mm; pressione di serraggio 1470 N
• Angolo di inclinazione ±45°
• Morsi di ricambio: articolo 9-900-E50-ESD (coppia)
• Alluminio pressofuso con verniciatura a polvere ESD nera; dissipativo 10^7–10^8 Ω
• Dimensioni ca. 220 x 180 x 115 mm; peso ca. 1400 g

Ambito di applicazione

Una leggera pressione sulla leva è sufficiente per allineare il pezzo serrato in qualsiasi posizione di lavoro adeguata, in modo continuo. L'altezza di lavoro regolabile supporta una postura ergonomica per operazioni in piedi (foratura, segatura, levigatura, fresatura, taglio, ecc.). Morsi intercambiabili: morsi in plastica 50 mm per la morsa piccola e morsi in acciaio 100 mm per la morsa grande. Morsi protettivi per evitare graffi disponibili in feltro, pelle, sughero e rivestimento in gomma. Morsi prismatici per la presa di tubi e larghezze morsetto da 50–150 mm disponibili. Il fissaggio con base avvitabile è adatto a banchi con spessore massimo del piano fino a 80 mm e può essere fissato tramite quattro fori passanti Ø9 mm. Calamite ad alte prestazioni consentono un cambio rapido della fissazione.

Descrizione tecnica

Coppia massima: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm. Piastra di base per avvitare: 150 x 106 mm con 4 x fori passanti Ø9 mm. Le versioni ESD sono dissipative (10^7–10^8 Ω) e idonee per le aree protette da scariche elettrostatiche (EPA). Le sezioni del piede possono essere collegate al punto di massa tramite un pulsante da 10 mm. Le parti in alluminio pressofuso sono verniciate a polvere; le parti in acciaio sono nichel-cromate e anti-ruggine. Una vite di regolazione sulla sede inferiore della sfera permette di regolare la scorrevolezza della sfera da libera a molto ferma. Le forze di tenuta possono variare in base all'applicazione e alle condizioni.

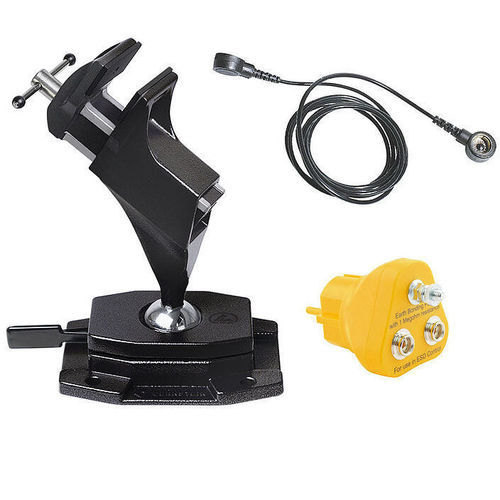

Contenuto

• 9-215 Morsa a snodo sferico ESD SPANNFIX da avvitare, dissipativa
• 9-359-2 Spina di messa a terra ESD 2x10 mm e attacco M5
• 9-343-1 Cavo di messa a terra ESD 1 MΩ, 1800 mm, 2 bottoni a pressione 10/10 mm

Specifiche tecniche

• Codice articolo (set prodotto): 9-215-ESD-SET1
• Nome modello: SPANNFIX
• Rotazione: 360°; Inclinazione: ±45°
• Larghezza di serraggio: 70 mm; Profondità: 38 mm; Forza di serraggio: 1470 N
• Morsi: 50 mm morsi plastica ESD (intercambiabili); morsi di ricambio 9-900-E50-ESD
• Materiale/finitura: alluminio pressofuso con verniciatura a polvere ESD nera; parti in acciaio nichelate/cromate
• Resistenza ESD dissipativa: 10^7 – 10^8 Ω
• Piastra di base (avvitare): 150 x 106 mm; fori passanti 4 x Ø9 mm
• Dimensioni (ca.): 220 x 180 x 115 mm; Peso (ca.): 1400 g
• Messa a terra: spina di collegamento a terra e cavo inclusi (vedi contenuto)
