Portapezzi per pezzo singolo 9-261-ESD-SET1

Supporto a snodo sferico ESD dissipativo per posizionamento sicuro e regolazione continua, consentendo una rapida serraggio di parti pesanti o strumenti; progettato per essere avvitato su banchi di lavoro e fornito con punto di messa a terra e cavo di terra.

Caratteristiche principali

• Bloccaggio rapido a snodo per parti pesanti, rotazione 360° e fissaggio continuo
• Piastra di montaggio per avvitamento (dimensioni piastra: 150 x 106 mm)
• Perno filettato: M12 x 1,5 x 20 mm; superficie di appoggio ca. Ø 20 mm
• Angolo di inclinazione ±45°; regolazione della tensione della sfera tramite vite di regolazione inferiore
• Include rondella schnorr e dado di bloccaggio per la filettatura
• Corpo in alluminio fuso con verniciatura a polvere ESD nera, dissipativo (10^7–10^8 Ω)
• Dimensioni appross. 90 x 180 x 110 mm; peso appross. 900 g

Ambito di applicazione

• Disponibile in diversi diametri di sfera e forze di tenuta; bassa pressione della leva permette il fissaggio continuo con elevata forza di tenuta
• Opzioni di piede: morsetto, piastra fissa da avvitare o magneti ad alte prestazioni
• Bloccaggio rapido e allineamento preciso per fotocamere, monitor, sensori e strumenti di misura
• Impiego in costruzione di strumenti, modellismo, laboratori, centri di ricerca e università
• Adatto per riparazioni e assemblaggi di monopattini elettrici, e-bike e biciclette in configurazioni flottanti
• Morsetto adatto a banchi con spessore piano fino a 80 mm; fissaggio con viti tramite quattro fori passanti Ø 9 mm

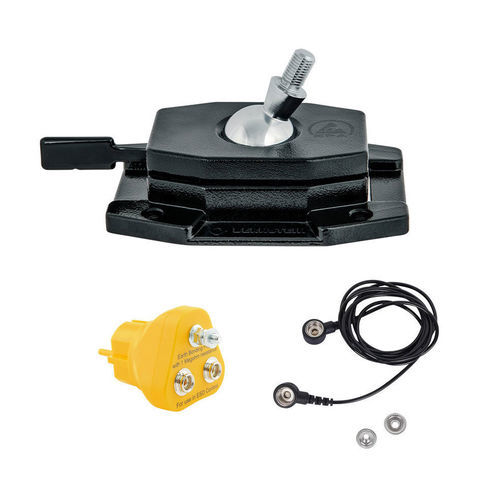

Contenuto del set di gestione ESD

• 9-261 base a snodo SPANNFIX ESD per serraggio (dissipativo)
• 9-359-2 spina di messa a terra ESD 2x10 mm e attacco M5
• 9-343-1 cavo di messa a terra ESD 1 MΩ, 1800 mm con 2 bottoni a pressione 10/10 mm

Descrizione tecnica

• Filetto di collegamento: M12 x 1,5 mm (filetto speciale)
• Coppie massime esempi: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm
• Forza di tenuta all'altezza del perno filettato: sfera Ø 40 mm ≈ 45 kg (≈441 N); sfera Ø 60 mm ≈ 140 kg (≈1.372 N)
• Le parti di base possono essere collegate a un punto di messa a terra tramite pulsante a pressione da 10 mm
• Movimento regolabile da libero a molto rigido tramite vite di regolazione inferiore
• Materiali: parti in alluminio fuso verniciate a polvere (ESD), parti in acciaio cromato e inossidabile
• Dissipatività ESD: 10^7–10^8 Ω — adatto per aree protette elettrostaticamente (EPA)

Specifiche tecniche

• Modello / codice articolo: 9-261-ESD-SET1
• Filetto: M12 x 1,5 x 20 mm
• Superficie di supporto: ca. Ø 20 mm
• Angolo di inclinazione: ±45°
• Piastra di fissaggio: 150 x 106 mm (4 × fori passanti Ø 9 mm)
• Materiali: alluminio fuso (verniciatura a polvere ESD), parti in acciaio cromato
• Dissipatività ESD: 10^7 – 10^8 Ω
• Dimensioni appross.: 90 × 180 × 110 mm
• Peso appross.: 900 g
• Contenuto del set: base 9-261 SPANNFIX (ESD), spina di messa a terra 9-359-2, cavo di terra 9-343-1 (1 MΩ, 1800 mm)
