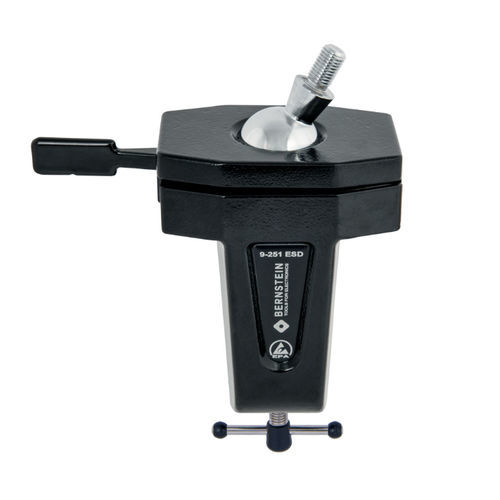

Portapezzi per pezzo singolo 9-251-ESD

Base a snodo ESD progettata per la tenuta regolabile e il bloccaggio rapido di strumenti, telecamere, sensori e altri componenti nelle aree di lavoro protette ESD. Offre rotazione a 360°, bloccaggio continuo e verniciatura dissipativa adatta a postazioni EPA/ESD.

Caratteristiche principali

• Bloccaggio rapido su snodo per parti pesanti, rotazione 360°, regolazione continua; prodotto di qualità Made in Germany
• Per serraggio a morsetto su banco (spessore massimo del piano 80 mm)
• Spina filettata M12 x 1,5 x 20 mm
• Superficie di appoggio ca. Ø 20 mm
• Angolo di inclinazione ±45°
• Incluso: rondella Schnorr e controdado (controdado per la spina filettata)
• Alluminio pressofuso con vernice a polvere ESD nera, dissipativo 10^7 a 10^8 ohm
• Dimensioni ca. 220 x 170 x 75 mm
• Peso ca. 940 g

Campo di applicazione
I supporti a snodo sono disponibili in diversi diametri della sfera, con corrispondenti forze di presa. Una leggera pressione sulla leva permette un bloccaggio continuo con elevata forza di tenuta. Le varianti di fissaggio comprendono morsetto per banco (fino a 80 mm di spessore), base avvitabile (con quattro fori passanti Ø 9 mm) o magneti ad alte prestazioni per rapidi spostamenti di posizione. Usualità: allineamento e fissaggio di telecamere, monitor, sensori o strumenti di misura; costruzione di strumenti e modellismo; riparazione di monopattini elettrici / e-bike / biciclette; laboratori, centri di ricerca e università. Vari adattatori ed estensioni possono essere avvitati sulla sfera tramite la spina filettata.

Descrizione tecnica
Filetto di collegamento: M12 x 1,5 mm (filetto speciale). Coppia massima (esempi): sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm. Forza di tenuta all'altezza della spina filettata: sfera Ø 40 mm ≈ 45 kg (441 N); sfera Ø 60 mm ≈ 140 kg (1.372 N). Base di serraggio adatta a piani di lavoro fino a 80 mm di spessore. Le versioni ESD sono dissipative (10^7 a 10^8 ohm) e compatibili EPA. Parti in alluminio pressofuso verniciate a polvere; parti in acciaio cromate e resistenti alla corrosione. La vite di regolazione nella sede inferiore della sfera consente di variare la scorrevolezza della sfera da libera a molto ferma. Per applicazioni rilevanti per la sicurezza, le forze di tenuta dipendono dalle condizioni specifiche d'uso e possono differire dai risultati di laboratorio.

Informazioni generali
Lo sviluppo prodotto lavora continuamente all'ottimizzazione e all'evoluzione di questi articoli.

Caratteristiche / specifiche tecniche

• Modello / denominazione: 9-251-ESD
• Spina filettata: M12 x 1,5 x 20 mm
• Superficie di appoggio: ca. Ø 20 mm
• Angolo di inclinazione: ±45°
• Capacità di serraggio (spessore piano): max. 80 mm
• Materiali e finitura: alluminio pressofuso (verniciato a polvere ESD nero), parti in acciaio cromate
• Dissipazione ESD: ca. 10^7 a 10^8 ohm (dissipativo)
• Dimensioni (ca.): 220 x 170 x 75 mm
• Peso (ca.): 940 g
• Incluso nella fornitura: rondella Schnorr e controdado (controdado per la spina filettata)
• Esempi di forza di tenuta: sfera Ø 40 mm ≈ 45 kg (441 N); sfera Ø 60 mm ≈ 140 kg (1.372 N)
• Esempi coppia massima: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm
