Morsa da banco 9-205-ESD-SET1

a vitecon ganasce intercambiabiliflessibile

Un set di morsa a snodo ESD dissipativa progettata per serraggi precisi e flessibili in aree protette contro le scariche elettrostatiche. La morsa è dotata di una testa a sfera regolabile continuamente per rotazione a 360° e bloccaggio stepless, con punto di collegamento a terra e accessori di messa a terra inclusi.

Caratteristiche principali

• Giunto a sfera di precisione, ruotabile a 360° con bloccaggio rapido regolabile senza scatti
• Made in Germany
• Design ESD con verniciatura a polvere dissipativa
• Morsi intercambiabili: opzioni in plastica e acciaio; morsi protettivi disponibili (feltro, pelle, sughero, gomma)
• Adatta per il fissaggio a banco da lavoro (fissaggio a vite con quattro fori passanti da 9 mm)

Campo di impiego
Una leggera pressione sulla leva è sufficiente per allineare il pezzo serrato in modo continuo in qualsiasi posizione di lavoro idonea. La regolazione individuale dell'altezza di lavoro garantisce una postura ergonomica per le attività in piedi (foratura, segatura, smerigliatura, fresatura, taglio, ecc.). I morsi intercambiabili includono morsi ESD in plastica da 50 mm per la morsa piccola e morsi in acciaio da 100 mm per la morsa grande. Morsi a prisma in alluminio sono adatti per serraggio di tubi. Il fissaggio a pinza è adatto a banchi con spessore piano massimo di 80 mm e può essere fissato mediante avvitamento attraverso quattro fori passanti da 9 mm.

Descrizione tecnica
Coppia massima (esempi): sfera Ø 40 mm circa 24 Nm; sfera Ø 60 mm circa 100 Nm. Base di serraggio adatta per spessori del piano fino a 80 mm. Le versioni ESD sono dissipative (10^7 a 10^8 ohm) e idonee per aree protette elettrostaticamente (EPA). Le sezioni della base possono essere collegate a un punto di messa a terra tramite un pulsante a pressione da 10 mm. Le parti in alluminio fuso sono verniciate a polvere; le parti in acciaio sono cromate e resistenti alla corrosione. Il movimento della sfera può essere regolato con una vite di regolazione sulla sede inferiore della sfera, da lento a molto fermo. Le forze di tenuta effettive dipendono dall'applicazione e dalle condizioni e possono differire dai valori di laboratorio.

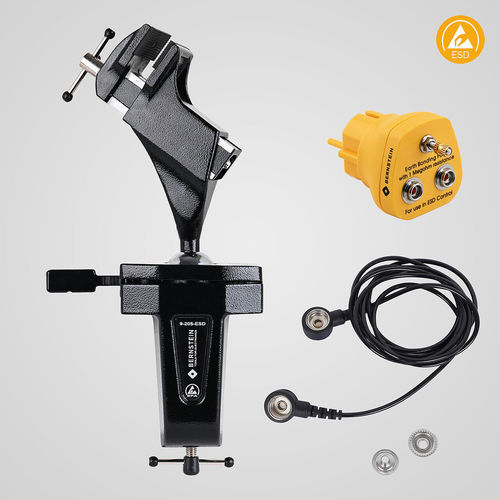

Contenuto

• 9-205 Morsa a snodo ESD SPANNFIX per serraggio, dissipativa
• 9-359-2 Spina di collegamento a terra ESD 2x10 mm e attacco M5
• 9-343-1 Cavo di messa a terra ESD 1 MΩ, 1800 mm, con 2 bottoni a pressione 10/10 mm

Caratteristiche tecniche

• Modello / codice articolo: 9-205-ESD-SET1
• Larghezza di serraggio: 70 mm
• Profondità di serraggio: 38 mm
• Forza di serraggio: 1470 N
• Dimensioni delle ganasce: morsa piccola 50 mm ganasce ESD in plastica (con grip); morsa grande 100 mm ganasce in acciaio (intercambiabili)
• Materiali: alluminio fuso (verniciatura a polvere ESD nera), parti in acciaio cromate
• Resistenza ESD (dissipativa): 10^7 a 10^8 ohm
• Dimensioni (circa): 310 x 170 x 75 mm
• Peso (circa): 1550 g
• Rotazione: 360° continua
• Inclinazione: +/- 45°
• Massimo spessore del piano per serraggio: 80 mm
• Esempi di coppia massima: Ø40 mm ≈ 24 Nm, Ø60 mm ≈ 100 Nm
• Ricambi: ganasce articolo 9-900-E50-ESD (coppia)
