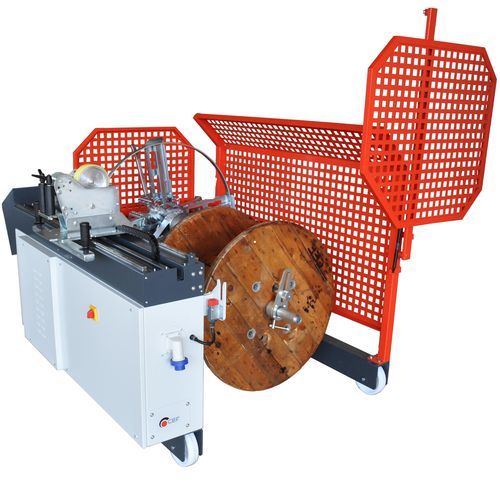

Bobinatrice di cavi WIRE 1001Q7

per filiper tubimanuale

Descrizione
Una sola macchina per confezionare matasse e bobine. La sua versatilità permette di gestire una vasta gamma di cavi, funi e tubazioni. Questa macchina consente ad un solo operatore di eseguire le misurazioni giornaliere di un magazzino cavi.

Scheda Tecnica
Modello: WIRE 1001Q7
Codici: 0800.1001Q7
Dimensioni mm: 2100x1515x2100
Peso Kg: 535

Bobina
Diametro albero avvolgitore mm: 50
Bobine – diametro massimo mm: 1000
Bobine – larghezza minima mm: 400
Bobine – larghezza massima mm: 750
Bobine – Portata max kg: 700
Sollevamento: Manuale

Azionamento
Velocità RPM: 0/70
Voltaggio: 220
Potenza: 1,1
Misuratore: Metal Medium cod. 0111
Stratificazione: Manuale
Cavo diametro minimo mm: 3
Cavo diametro massimo mm: 50

Caratteristiche quadro comandi

• Alimentazione 220 V – 50 Hz (380V con stratificazione automatica)
• Variazione di velocità con Inverter e potenziometro da 0 a 70 giri al minuto
• Motoriduttore 1,1 Kw
• Pannello di controllo con pulsanti di comando e spie di segnalazione
• Doppia impugnatura multifunzione (lato matassa e lato bobina) per stratificazione, pulsante di marcia e potenziometro RPM

Aspo matassatore
WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (stesso aspo matassatore)
Portata Kg: 150
Diametro ruota mm: 960
Diametro nocciolo minimo mm: 325
Diametro nocciolo massimo mm: 500
Larghezza Nocciolo minimo mm: 120
Larghezza Nocciolo massimo mm: 245

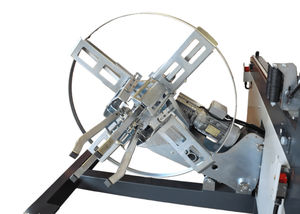

Caratteristiche aspo rapido matassatore

• Aspo matassatore già integrato sulla macchina
• Aspo a leve retrattili per una rapida rimozione della matassa
• Nocciolo cilindrico in avvolgimento e conico in estrazione per facilitare l’estrazione della matassa
• Albero con coni per bobine di piccola taglia (estraendo l’aspo si potrà utilizzare l’albero con diametro 30 mm, su cui si possono confezionare bobine di piccola taglia con coni in acciaio)

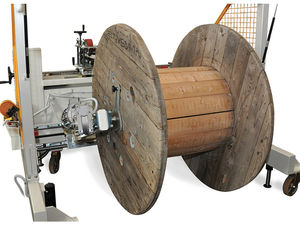

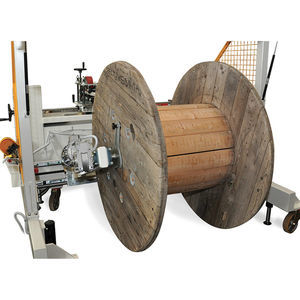

Caratteristiche bobinatrice

• Albero in acciaio con coni
• Cono di bloccaggio bobina con maniglia per il serraggio rapido
• Caricamento bobina tramite inserimento dell’albero nel foro bobina spostando la macchina
• Sollevamento bobina con pompa idraulica manuale
• Carrello completo di 4 ruote di cui 2 sterzanti con freno
• Protezione con ripari a norme CE

Caratteristiche misuratore

• Misuratore per cavi tondi con diametro da 3 a 50 mm (margine errore + 1-2 %)
• Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione
• Contametri meccanico ad azzeramento manuale
• Stratificazione manuale cavo mediante guide e pattini
• Maniglia per stratificazione con operatore lati macchina, come da norme anti-infortunistiche
• Sui modelli Wire 1200Q9 e Wire 1200Q13 viene integrato il misuratore Supermetal cod. 120 per diametro da 3 a 60

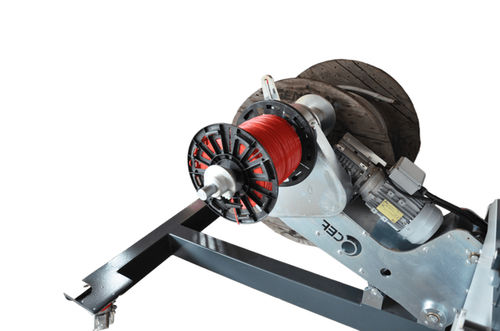

Bobina piccola
Albero mm: 30
Bobine – diametro massimo mm: 600
Larghezza Max. mm: 400
Peso Max. Kg: 150

Optional
COD. 5314 – STRATIFICATORE AUTOMATICO TOUCH 4”: Per automatizzare stratificazione cavo, stop a misura e varie funzionalità da touch screen Siemens 4”.
COD. 5312 – STRATIFICATORE AUTOMATICO TOUCH 7”: Per automatizzare stratificazione cavo, stop a misura e varie funzionalità da touch screen Siemens 7”.
COD. 5317 – KIT PER TELEASSISTENZA: Kit per assistenza a funzionalità programma ed errori elettrici.
COD. 6315 – CILINDRI PER STAZIONAMENTO MACCHINA: N. 2 cilindri per stazionamento macchina a terra.
COD. 6311 – CENTRALINA ELETTRO-IDRAULICA PER SOLLEVAMENTO BOBINA.
COD. 6311-S85 – CESOIA ELETTRO-IDRAULICA: Per taglio cavi fino a 60mm di diametro.
COD. 0158 – KIT CASSETTA PORTA ARNESI E PORTA FASCETTE.
COD. 0159 – KIT ESTENSIBILE.
COD. 0162 – COPPIA DI CONI PER BOBINE DI PICCOLA TAGLIA: Da integrare su albero Ø 30mm per avvolgimento su bobinette fino a Ø 600mm.
COD. 0160 – ALLARGATORI PER ASPO: N. 4 allargatori per realizzare matasse di diametro Interno Ø 500mm.
COD. 5M13 – TRAINATORE MACCHINE LINDE: Per facilitare la movimentazione della macchina. A batteria per essere utilizzato anche per movimentare altri macchinari.

Caratteristiche / specificazioni tecniche

• Modello: WIRE 1001Q7
• Codice: 0800.1001Q7
• Dimensioni (mm): 2100 x 1515 x 2100
• Peso (Kg): 535
• Voltaggio: 220 V (380 V opzionale con stratificazione automatica)
• Potenza motore: 1,1 kW
• Velocità: 0 – 70 RPM (con inverter)
• Bobine: diametro massimo 1000 mm, larghezza 400–750 mm, portata max 700 kg
• Bobina piccola: albero Ø 30 mm, diametro bobine max 600 mm, larghezza max 400 mm, peso max 150 kg
• Aspo matassatore: portata 150 kg, diametro ruota 960 mm, nocciolo Ø 325–500 mm, larghezza nocciolo 120–245 mm
• Misuratore: Metal Medium cod. 0111 (per diametri 3–50 mm; Supermetal cod. 120 per modelli 1200Q9/1200Q13 per diametri 3–60 mm)
• Cavo gestito: diametro 3–50 mm
• Sollevamento bobina: manuale (idraulico manuale per bobinatrice; opzionale centralina elettro-idraulica)
