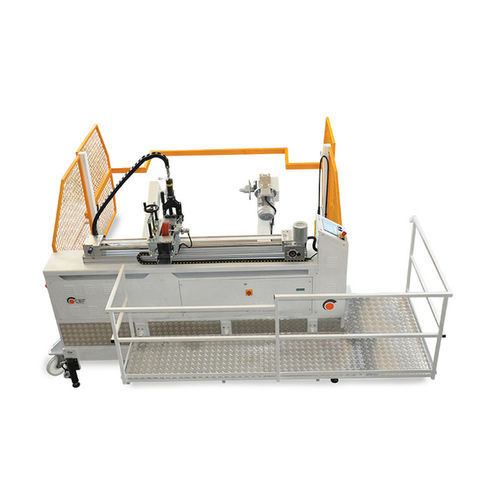

Macchina per bobinaggio di cavi RRM 2600Q60

manualecon motore elettricocon contametri

Descrizione
Macchina bobinatrice ad alta potenza e struttura rinforzata, progettata per l'avvolgimento e la misurazione di cavi di grande sezione. I bracci mobili di pinzamento e la costruzione robusta garantiscono stabilità durante lavorazioni gravose, assicurando prestazioni costanti e sicurezza operativa.

Scheda Tecnica
Modello: RRM 2600Q60
Codici: 0900.2600Q60
Dimensioni (mm): 4391 x 2711 x 3911
Peso (Kg): 1965

Bobina
Diametro coni di pinzamento (mm): 80
Bobine – diametro massimo (mm): 2600
Bobine – larghezza minima (mm): 500
Bobine – larghezza massima (mm): 1450
Bobine – portata max (kg): 6000
Sollevamento: Elettro-idraulico

Azionamento
Velocità (giri/min): 0–56
Voltaggio (V): 380
Potenza: 3
Pinzamento: Elettrico
Stratificazione: Manuale
Misuratore: Specialone cod. 0121
Cavo min. (mm): 3
Cavo max. (mm): 120

Caratteristiche bobinatrice

• Bracci mobili di pinzamento bobina completi di piastre per il trascinamento delle bobine, comandati elettricamente da pulsantiera;
• Sollevamento bobina tramite pompa elettro-idraulica comandata da pulsantiera;
• Protezione con ripari a norma CE;
• Carrello completo di 4 ruote di cui 2 sterzanti;
• N.4 cilindri elettro-idraulici per stabilizzare la macchina a terra.

Caratteristiche misuratore

• Misuratore per cavi tondi con diametro da 3 a 120 mm (margine errore ±1–2 %);
• Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione;
• Contametri meccanico ad azzeramento manuale;
• Stratificazione manuale cavo mediante guide e pattini;
• Volantino per stratificazione sul lato operatore della macchina, conforme alle norme antinfortunistiche.

Caratteristiche elettriche

• Alimentazione: 380 V – 50 Hz;
• Variazione di velocità con inverter e potenziometro da 0 a 56 giri/min;
• Motoriduttore: 4 kW;
• Pannello di controllo con pulsanti di comando e spie di segnalazione;
• Contatore digitale per la preselezione della lunghezza del cavo e arresto automatico.

Caratteristiche / Specifiche tecniche

• Modello: RRM 2600Q60
• Codici: 0900.2600Q60
• Dimensioni (mm): 4391 x 2711 x 3911
• Peso: 1965 Kg
• Diametro massimo bobina: 2600 mm
• Larghezza bobina: 500 – 1450 mm
• Portata massima bobine: 6000 Kg
• Sollevamento: elettro-idraulico
• Velocità: 0 – 56 giri/min
• Alimentazione: 380 V – 50 Hz
• Potenza motore: 3
• Misuratore: Specialone cod. 0121 (3–120 mm)
