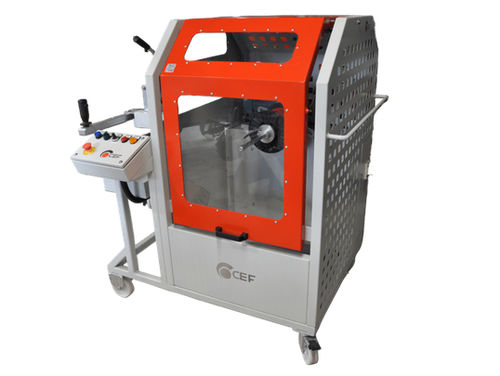

Avvolgitore-svolgitore per cavo elettrico 0419

in bobinedi caviper matasse

Descrizione
Avvolgitore elettrico adatto al confezionamento di bobine di piccola taglia. Il suo albero svolgitore permette di prelevare il cavo da bobine. Grazie alla sua velocità permette di ridurre notevolmente i tempi di produzione.

Scheda Tecnica
Modello: 0419
Dimensioni mm: 1400X1400X1030
Peso Kg: 150

Caratteristiche Bobinatrice

• Albero in acciaio con coni di centraggio bobina
• Carrello completo di 4 ruote di cui 2 sterzanti con freno
• Protezione con ripari a norme CE

Scheda Tecnica Bobinatore
Albero mm: 20
Bobine – Diametro massimo mm: 600
Bobine – Diametro minimo mm: 100
Bobine – Larghezza massima mm: 350
Bobine – Portata max kg: 70

Scheda Tecnica (Elettrica e Meccanica)
Velocità RPM: 0/70
Voltaggio V: 220
Potenza Kw: 0,37
Misuratore: COD. 0110
Stratificazione: Manuale
Cavo – Diametro minimo mm: 2
Cavo – Diametro massimo mm: 30

Caratteristiche Elettriche

• Alimentazione 220 V – 50 Hz
• Variazione di velocità con Inverter e potenziometro da 0 a 70 giri al minuto
• Motoriduttore 0,37 Kw
• Pannello di controllo con pulsanti di comando e spie di segnalazione
• Impugnatura multifunzione per stratificazione con pulsante di marcia e potenziometro RPM

Caratteristiche Supporto Albero Svolgitore

• N.2 bracci estraibili per supporto bobina da svolgere con bronzine in Derlin
• Albero integrato con coni in alluminio per bobine

Caratteristiche Misuratore

• Misuratore per cavi tondi con diametro da 2 a 30 mm (margine errore +-1-2 %)
• Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione
• Contametri meccanico ad azzeramento manuale
• Stratificazione manuale cavo, mediante guide e pattini HIWIN per un migliore scorrimento e maggiore resistenza

Accessori / Optional riportati sulla pagina
CODICE 6260.0600: Aspo a ruota estraibile per realizzazione matasse di cavo
CODICE 0419.001: Supporto posteriore integrato con albero completo di coni di centraggio per svolgere bobine di cavo. Diametro max bobina 600 mm, Portata 100 Kg.

Caratteristiche / specifiche tecniche

• Modello: 0419
• Denominazione: DOUBLE
• Dimensioni (mm): 1400 x 1400 x 1030
• Peso: 150 Kg
• Albero principale: 20 mm
• Diametro bobine: min 100 mm – max 600 mm
• Larghezza bobine: max 350 mm
• Portata bobine: max 70 Kg (supporto posteriore opzionale 100 Kg)
• Velocità: 0–70 RPM (inverter)
• Alimentazione: 220 V – 50 Hz
• Potenza motore: 0,37 kW
• Campo misura cavo: diametro 2–30 mm
