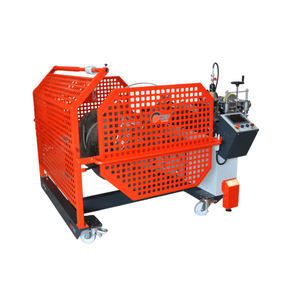

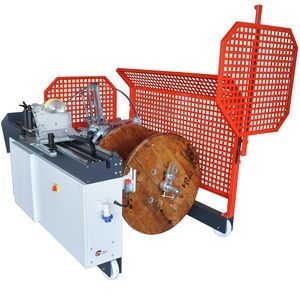

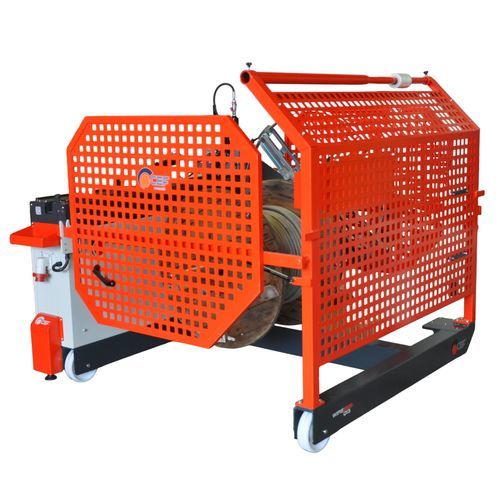

Macchina per bobinaggio di cavi WIRE 1200Q9

di tubidi filicon motore elettrico

Descrizione
Una sola macchina per confezionare matasse e bobine. La sua versatilità permette di gestire una vasta gamma di cavi, funi e tubazioni. Questa macchina consente ad un solo operatore di eseguire le misurazioni giornaliere di un magazzino cavi.

Scheda Tecnica
Modello: WIRE 1200Q9
Codici: 0800.1200Q9
Dimensioni mm: 2100x1515x2100
Peso Kg: 550

Bobina
Diametro albero avvolgitore mm: 60
Bobine – diametro massimo mm: 1250
Bobine – larghezza minima mm: 400
Bobine – larghezza massima mm: 750
Bobine – Portata max kg: 900
Sollevamento: Manuale

Azionamento
Velocità RPM: 0/70
Voltaggio: 220
Potenza: 1,1
Misuratore: Supermetal cod. 0120
Stratificazione: Manuale
Cavo diametro minimo mm: 3
Cavo diametro massimo mm: 60

Caratteristiche quadro comandi

• Alimentazione 220 V – 50 Hz (380V con stratificazione automatica)
• Variazione di velocità con Inverter e potenziometro da 0 a 70 giri al minuto
• Motoriduttore 1,1 Kw
• Pannello di controllo con pulsanti di comando e spie di segnalazione
• Doppia impugnatura multifunzione (lato matassa e lato bobina) per stratificazione, pulsante di marcia e potenziometro RPM

Aspo matassatore
WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (stesso aspo matassatore)
Portata Kg: 150
Diametro ruota mm: 960
Diametro nocciolo minimo mm: 325
Diametro nocciolo massimo mm: 500
Larghezza nocciolo minimo mm: 120
Larghezza nocciolo massimo mm: 245

CARATTERISTICHE ASPO RAPIDO MATASSATORE

• Aspo matassatore già integrato sulla macchina
• Aspo a leve retrattili per una rapida rimozione della matassa
• Nocciolo cilindrico in avvolgimento e conico in estrazione per facilitare l’estrazione della matassa
• Albero con coni per bobine di piccola taglia (utilizzando l’albero diametro 30 mm con coni in acciaio)

CARATTERISTICHE BOBINATRICE

• Albero in acciaio con coni
• Cono di bloccaggio bobina con maniglia per il serraggio rapido
• Caricamento bobina tramite inserimento dell’albero nel foro bobina spostando la macchina
• Sollevamento bobina con pompa idraulica manuale
• Carrello completo di 4 ruote di cui 2 sterzanti con freno
• Protezione con ripari a norme CE

CARATTERISTICHE MISURATORE

• Misuratore per cavi tondi con diametro da 3 a 50 mm (margine errore +1-2%)
• Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione
• Contametri meccanico ad azzeramento manuale
• Stratificazione manuale cavo mediante guide e pattini
• Maniglia per stratificazione con operatore lati macchina, conforme a norme anti-infortunistiche
• Sui modelli Wire 1200Q9 e Wire 1200Q13 viene integrato il misuratore Supermetal cod. 120 per diametro da 3 a 60

Bobina piccola
Albero mm: 30
Bobine – diametro massimo mm: 600
Larghezza Max. mm: 400
Peso Max. Kg: 150

Optional

• COD. 5314 – STRATIFICATORE AUTOMATICO TOUCH 4”: automatizza stratificazione cavo, stop a misura e varie funzionalità da touch screen Siemens 4”
• COD. 5312 – STRATIFICATORE AUTOMATICO TOUCH 7”: funzione analoga con touch screen Siemens 7”
• COD. 5317 – KIT PER TELEASSISTENZA: kit per assistenza a funzionalità programma ed errori elettrici
• COD. 6315 – CILINDRI PER STAZIONAMENTO MACCHINA: n.2 cilindri per stazionamento macchina a terra
• COD. 6311 – CENTRALINA ELETTRO-IDRAULICA PER SOLLEVAMENTO BOBINA
• COD. 6311-S85 – CESOIA ELETTRO-IDRAULICA: per taglio cavi fino a 60 mm di diametro
• COD. 0158 – KIT CASSETTA PORTA ARNESI E PORTA FASCETTE
• COD. 0159 – KIT ESTENSIBILE
• COD. 0162 – COPPIA DI CONI PER BOBINE DI PICCOLA TAGLIA: per albero Ø 30 mm fino a Ø 600 mm
• COD. 0160 – ALLARGATORI PER ASPO: n.4 allargatori per matasse di diametro interno Ø 500 mm
• COD. 5M13 – TRAINATORE MACCHINE LINDE: per facilitare la movimentazione della macchina (a batteria)

Caratteristiche / specificazioni tecniche

• Modello: WIRE 1200Q9
• Codice: 0800.1200Q9
• Dimensioni: 2100 x 1515 x 2100 mm
• Peso: 550 kg
• Portata bobina: fino a 900 kg (diametro max 1250 mm)
• Velocità: 0-70 RPM (inverter + potenziometro)
• Alimentazione standard: 220 V – 50 Hz (opzione 380 V per stratificazione automatica)
• Potenza motore: 1,1 kW
• Misuratore integrato: Supermetal (cod. 0120 / 120 per versioni estese), misura cavi da 3 a 60 mm
• Sollevamento bobina: manuale (pompa idraulica manuale per bobina)
