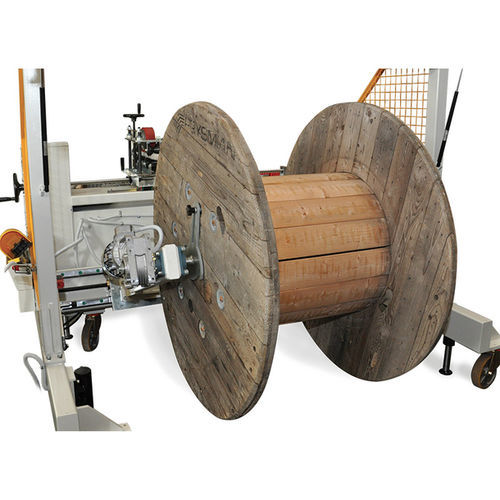

Macchina per bobinaggio di cavi RRM 1600Q30

manualecon contametrimobile

Descrizione
Macchine bobinatrici con bracci mobili di sollevamento e pinzamento, progettate per garantire efficienza e sicurezza nella gestione di cavi e bobine di grandi dimensioni. La struttura compatta ma robusta assicura un avvolgimento preciso e stabile, mentre i bracci pinzanti mobili semplificano le operazioni di carico e scarico.

Scheda Tecnica
Modello: RRM 1600Q30
Codici: 0900.1600Q30
Dimensioni mm: 2380 x 1640 x 2470
Peso Kg: 840

Bobina
Diametro coni di pinzamento mm: 80
Bobine – diametro massimo mm: 1600
Bobine – larghezza minima mm: 500
Bobine – larghezza massima mm: 1150
Bobine – Portata max kg: 3000
Sollevamento: Elettro-idraulico

Azionamento
Velocità: 0/70 giri/min
Voltaggio: 380 V
Potenza: 3 kW
Pinzamento: Elettrico
Stratificazione: Manuale
Misuratore: Supermetal cod. 0120
Cavo Min. mm: 3
Cavo Max. mm: 60

Caratteristiche bobinatrice

• Bracci mobili di pinzamento bobina completi di piastre per il trascinamento delle bobine comandati elettricamente da pulsantiera;
• Sollevamento bobina tramite pompa elettro-idraulica comandata da pulsantiera;
• Protezione con ripari a norma CE;
• Carrello completo di 4 ruote di cui 2 sterzanti con freno.

Caratteristiche misuratore

• Misuratore per cavi tondi con diametro da 3 a 60 mm (margine errore +1–2%);
• Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione;
• Contametri meccanico ad azzeramento manuale;
• Stratificazione manuale cavo mediante guide e pattini;
• Maniglia per stratificazione con operatore lato macchina, come da norme anti-infortunistiche.

Caratteristiche elettriche

• Alimentazione 380 V – 50 Hz;
• Variazione di velocità con inverter e potenziometro da 0 a 70 giri al minuto;
• Motoriduttore 3 kW;
• Pannello di controllo con pulsanti di comando e spie di segnalazione;
• Impugnatura multifunzione per stratificazione con pulsante di marcia e potenziometro RPM.

Caratteristiche / specificazioni tecniche

• Modello: RRM 1600Q30
• Codici: 0900.1600Q30
• Dimensioni (mm): 2380 x 1640 x 2470
• Peso: 840 kg
• Diametro coni di pinzamento: 80 mm
• Bobine: diametro max 1600 mm; larghezza min 500 mm, max 1150 mm; portata max 3000 kg
• Sollevamento: elettro-idraulico
• Velocità: 0 ÷ 70 giri/min
• Alimentazione: 380 V – 50 Hz
• Potenza motore: 3 kW
• Pinzamento: elettrico
• Misuratore: Supermetal cod. 0120 (per cavi 3 ÷ 60 mm)
