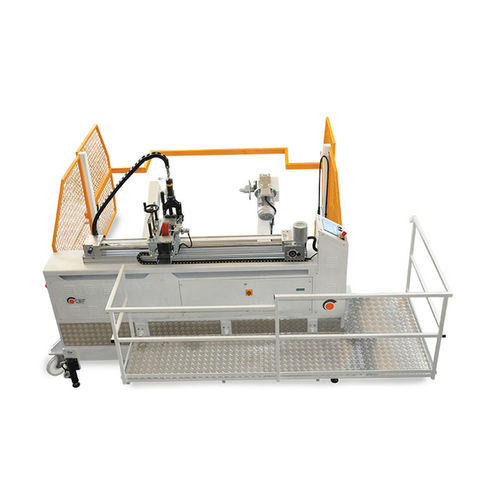

Macchina per bobinaggio di cavi RRM 2200Q40

a motorecon motore elettricoper uso prolungato

Descrizione
Macchine bobinatrici di grande potenza e struttura imponente, progettate per l’avvolgimento e la misurazione di cavi di sezione elevata. La loro costruzione rinforzata e i bracci mobili pinzanti ad alta capacità garantiscono la massima stabilità anche durante le lavorazioni più gravose, assicurando elevate prestazioni e sicurezza operativa.

Scheda Tecnica
Modello: RRM 2200Q40
Codici: 0900.2200Q40
Dimensioni mm: 3350x2031x2178
Peso Kg: 1550

Bobina
Diametro coni di pinzamento mm: 80
Bobine – diametro massimo mm: 2200
Bobine – larghezza minima mm: 500
Bobine – larghezza massima mm: 1450
Bobine – Portata max kg: 4000
Sollevamento: Elettro-Idraulico

Azionamento
Velocità: 0/56
Voltaggio: 380 V
Potenza: 3 kW
Pinzamento: Elettrico
Stratificazione: Manuale
Misuratore: Specialone cod. 0121
Cavo Min. mm: 3
Cavo Max. mm: 120

Caratteristiche bobinatrice:

• Bracci mobili di pinzamento bobina completi di piastre per il trascinamento delle bobine, comandati elettricamente da pulsantiera
• Sollevamento bobina tramite pompa elettro-idraulica comandati da pulsantiera
• Protezione con ripari a norma CE
• Carrello completo di 4 ruote di cui 2 sterzanti
• N.4 cilindri elettro-idraulici per stabilizzare a terra la macchina

Caratteristiche misuratore:

• Misuratore per cavi tondi con diametro da 3 a 120 mm (margine errore +1-2%)
• Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione
• Contametri meccanico ad azzeramento manuale
• Stratificazione manuale cavo mediante guide e pattini
• Volantino per stratificazione con operatore lato macchina, come da norme anti-infortunistiche

Caratteristiche elettriche:

• Alimentazione 380 V – 50 Hz
• Variazione di velocità con Inverter e potenziometro da 0 a 56 giri al minuto
• Motoriduttore 3 kW
• Pannello di controllo con pulsanti di comando e spie di segnalazione
• Contatore digitale per la preselezione della lunghezza del cavo e arresto automatico

Caratteristiche / specifiche tecniche

• Modello: RRM 2200Q40
• Codice: 0900.2200Q40
• Dimensioni: 3350 x 2031 x 2178 mm
• Peso: 1550 Kg
• Diametro coni pinzamento: 80 mm
• Bobina diametro max: 2200 mm
• Bobina larghezza min/max: 500 / 1450 mm
• Portata massima bobina: 4000 kg
• Sollevamento: elettro-idraulico
• Velocità: 0-56 giri/min
• Alimentazione: 380 V – 50 Hz
• Potenza motore: 3 kW
• Pinzamento: elettrico
• Stratificazione: manuale (con guide e pattini)
• Misuratore: Specialone cod. 0121 (per cavi 3–120 mm, errore +1-2%)
• Range diametro cavo: 3–120 mm
