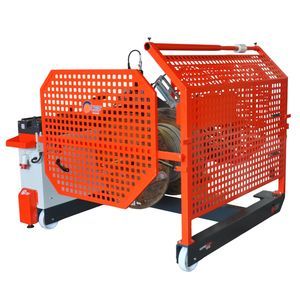

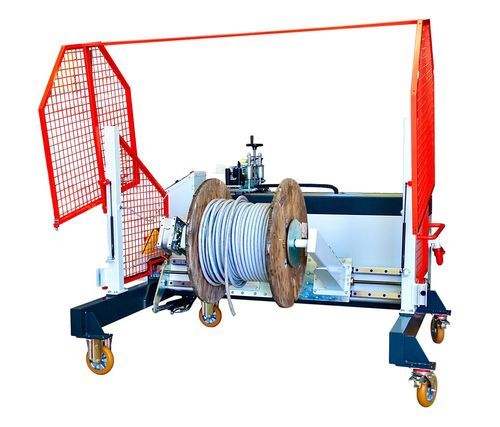

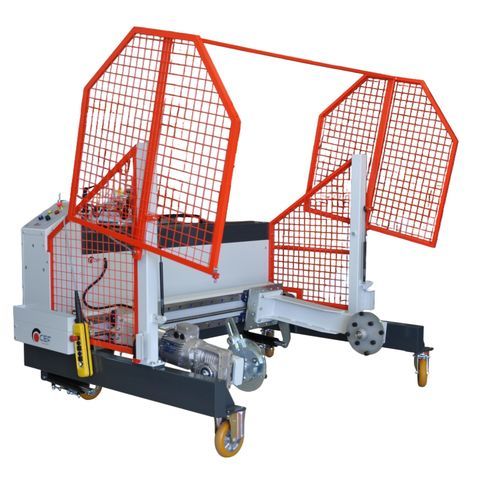

Avvolgitrice di cavi RRM 1600Q20

manualecon motore elettricoa motore

Descrizione
Macchina bobinatrice industriale progettata per la gestione e l'avvolgimento di grandi bobine di cavo. Ingombro compatto e struttura robusta garantiscono operazioni di avvolgimento stabili. Bracci pinzanti mobili e sollevamento elettro-idraulico semplificano le operazioni di carico e scarico in totale sicurezza.

Caratteristiche / specifiche tecniche
Modello: RRM 1600Q20
Codici: 0900.1600Q20
Dimensioni: 2380x1640x2470 mm
Peso: 831 Kg
Diametro coni di pinzamento: 80 mm
Bobine diametro massimo: 1600 mm
Bobine larghezza minima: 500 mm
Bobine larghezza massima: 1150 mm
Portata massima bobine: 2000 kg
Sollevamento: Elettro-Idraulico
Velocità: 0–70 giri/min
Alimentazione: 380 V – 50 Hz
Potenza motore: 2,2 kW
Pinzamento: Elettrico
Stratificazione: Manuale
Misuratore: Supermetal cod. 0120
Campo cavo: 3–60 mm

Bobina
Diametro coni di pinzamento (mm): 80
Bobine – diametro massimo (mm): 1600
Bobine – larghezza minima (mm): 500
Bobine – larghezza massima (mm): 1150
Bobine – portata max (kg): 2000
Sollevamento: Elettro-Idraulico

Caratteristiche bobinatrice

• Bracci mobili di pinzamento con piastre per il trascinamento delle bobine, comandati elettricamente da pulsantiera;
• Sollevamento bobina tramite pompa elettro-idraulica comandata da pulsantiera;
• Protezione con ripari conformi a norma CE;
• Carrello completo di 4 ruote, di cui 2 sterzanti con freno per la movimentazione della macchina.

Caratteristiche misuratore

• Misuratore per cavi tondi con diametro da 3 a 60 mm (margine di errore approssimativo ±1–2%);
• Ruota metrica rivestita in gomma per maggiore aderenza e precisione nella misura;
• Contametri meccanico con azzeramento manuale;
• Stratificazione manuale mediante guide e pattini;
• Maniglia per stratificazione posizionata lato operatore secondo le norme di sicurezza.

Caratteristiche elettriche

• Alimentazione: 380 V – 50 Hz;
• Variazione di velocità con inverter e potenziometro: 0–70 giri/min;
• Motoriduttore: 2,2 kW;
• Pannello di controllo con pulsanti e spie di segnalazione;
• Impugnatura multifunzione per stratificazione con pulsante di marcia e potenziometro RPM.

Optional

• COD. 5314 – STRATIFICATORE AUTOMATICO TOUCH 4”: Automatizza stratificazione, arresto a misura e funzioni tramite touchscreen Siemens 4”;
• COD. 5312 – STRATIFICATORE AUTOMATICO TOUCH 7”: Versione con touchscreen Siemens 7”;
• COD. 5317 – KIT PER TELEASSISTENZA: Per assistenza su programmi e guasti elettrici;
• COD. 6315 – CILINDRI PER STAZIONAMENTO MACCHINA: N. 2 cilindri per lo stazionamento a terra della macchina;
• COD. 6311-S85 – CESOIA ELETTRO-IDRAULICA: Per il taglio di cavi fino a 60 mm di diametro;
• COD. 0157 – STAFFA ALIMENTAZIONE ELETTRICA: Per alimentazione macchina dall'alto;
• COD. 6285-1000 – ASPO RAPIDO MATASSATORE;
• COD. 6281 – ALBERO PER BOBINETTE;
• COD. 5M13 – TRAINATORE MACCHINE LINDE: A batteria per facilitare la movimentazione della macchina e di altri macchinari.
