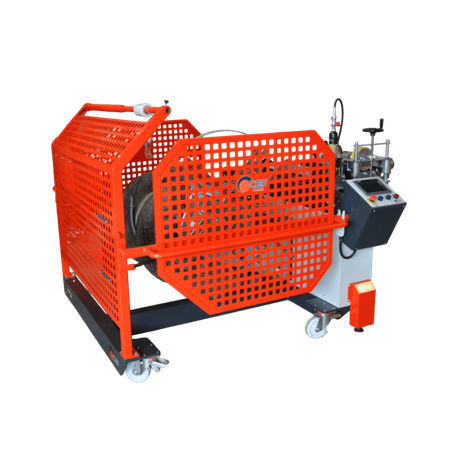

Bobinatrice per fili WIRE 1200Q13

di cavidi bobinamanuale

Descrizione
Una sola macchina per confezionare matasse e bobine. La sua versatilità permette di gestire una vasta gamma di cavi, funi e tubazioni. Questa macchina consente ad un solo operatore di eseguire le misurazioni giornaliere di un magazzino cavi.

Scheda Tecnica
Modello: WIRE 1200Q13
Codici: 0800.1200Q13
Dimensioni mm: 2100x1515x2100
Peso Kg: 560

Bobina
Diametro albero avvolgitore mm: 76
Bobine – diametro massimo mm: 1250
Bobine – larghezza minima mm: 400
Bobine – larghezza massima mm: 750
Bobine – Portata max kg: 1300
Sollevamento: Manuale

Azionamento
Velocità RPM: 0/70
Voltaggio: 220
Potenza: 1,1
Misuratore: Supermetal cod. 0120
Stratificazione: Manuale
Cavo diametro minimo mm: 3
Cavo diametro massimo mm: 60

Caratteristiche quadro comandi

• Alimentazione 220 V – 50 Hz (380V con stratificazione automatica)
• Variazione di velocità con Inverter e potenziometro da 0 a 70 giri al minuto
• Motoriduttore 1,1 Kw
• Pannello di controllo con pulsanti di comando e spie di segnalazione
• Doppia impugnatura multifunzione (lato matassa e lato bobina) per stratificazione, pulsante di marcia e potenziometro RPM

Aspo matassatore
Modelli compatibili: WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (stesso aspo matassatore)
Portata Kg: 150
Diametro ruota mm: 960
Diametro nocciolo minimo mm: 325
Diametro nocciolo massimo mm: 500
Larghezza Nocciolo minimo mm: 120
Larghezza Nocciolo massimo mm: 245

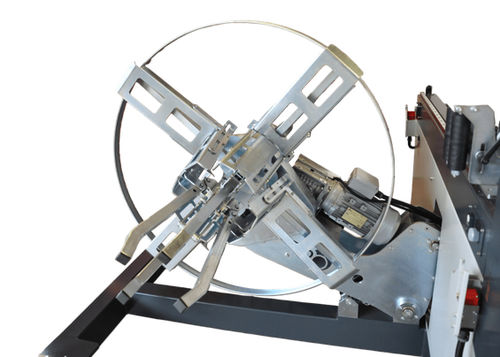

CARATTERISTICHE ASPO RAPIDO MATASSATORE

• Aspo matassatore già integrato sulla macchina
• Aspo a leve retrattili per una rapida rimozione della matassa
• Nocciolo cilindrico in avvolgimento e conico in estrazione per facilitare l’estrazione della matassa

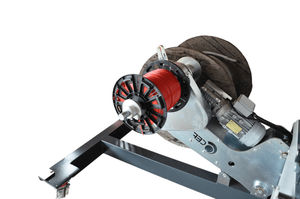

• Albero con coni per bobine di piccola taglia (albero diametro 30 mm per bobine di piccola taglia con coni in acciaio)

CARATTERISTICHE BOBINATRICE

• Albero in acciaio con coni
• Cono di bloccaggio bobina con maniglia per il serraggio rapido
• Caricamento bobina tramite inserimento dell’albero nel foro bobina spostando la macchina
• Sollevamento bobina con pompa idraulica manuale
• Carrello completo di 4 ruote di cui 2 sterzanti con freno
• Protezione con ripari a norme CE

CARATTERISTICHE MISURATORE

• Misuratore per cavi tondi con diametro da 3 a 60 mm (margine errore + 1-2 %)
• Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione
• Contametri meccanico ad azzeramento manuale
• Stratificazione manuale cavo mediante guide e pattini
• Maniglia per stratificazione con operatore lati macchina, come da norme anti-infortunistiche
• Sui modelli Wire 1200Q9 e Wire 1200Q13 viene integrato il misuratore Supermetal cod. 120 per diametro da 3 a 60

BOBINA PICCOLA
Albero mm: 30
Bobine – diametro massimo mm: 600
Larghezza Max. mm: 400
Peso Max. Kg: 150

Optional
COD. 5314 – STRATIFICATORE AUTOMATICO TOUCH 4”: automatizza stratificazione cavo, stop a misura e varie funzionalità da touch screen Siemens 4”
COD. 5312 – STRATIFICATORE AUTOMATICO TOUCH 7”: automatizza stratificazione cavo, stop a misura e varie funzionalità da touch screen Siemens 7”
COD. 5317 – KIT PER TELEASSISTENZA: kit per assistenza a funzionalità programma ed errori elettrici
COD. 6315 – CILINDRI PER STAZIONAMENTO MACCHINA: n.2 cilindri per stazionamento macchina a terra
COD. 6311 – CENTRALINA ELETTRO-IDRAULICA PER SOLLEVAMENTO BOBINA
COD. 6311-S85 – CESOIA ELETTRO-IDRAULICA: per taglio cavi fino a 60mm di diametro
COD. 0158 – KIT CASSETTA PORTA ARNESI E PORTA FASCETTE
COD. 0159 – KIT ESTENSIBILE
COD. 0162 – COPPIA DI CONI PER BOBINE DI PICCOLA TAGLIA (per albero Ø 30mm, bobinette fino a Ø 600mm)
COD. 0160 – ALLARGATORI PER ASPO: n.4 allargatori per realizzare matasse di diametro interno Ø 500mm
COD. 5M13 – TRAINATORE MACCHINE LINDE: per facilitare la movimentazione della macchina, a batteria

Caratteristiche / specifiche tecniche

• Modello: WIRE 1200Q13
• Codici: 0800.1200Q13
• Dimensioni mm: 2100x1515x2100
• Peso: 560 Kg
• Voltaggio standard: 220 V (50 Hz) - possibile 380V con stratificazione automatica
• Potenza motoriduttore: 1,1 kW
• Velocità: 0–70 RPM (variazione tramite inverter e potenziometro)
• Diametro albero avvolgitore: 76 mm
• Bobine max Ø: 1250 mm; larghezza 400–750 mm; portata max 1300 Kg
• Misuratore integrato: Supermetal (cod. 0120 / cod. 120) per diametri 3–60 mm
• Cavo lavorabile: diametro 3–60 mm
• Sollevamento bobina: manuale (opzionale centralina elettro-idraulica disponibile)
• Carrello con ruote (2 sterzanti con freno)
• Norme di sicurezza: ripari a norme CE
