Controllore motore DC Stepnet STL series

passo-passodigitaleCANopen

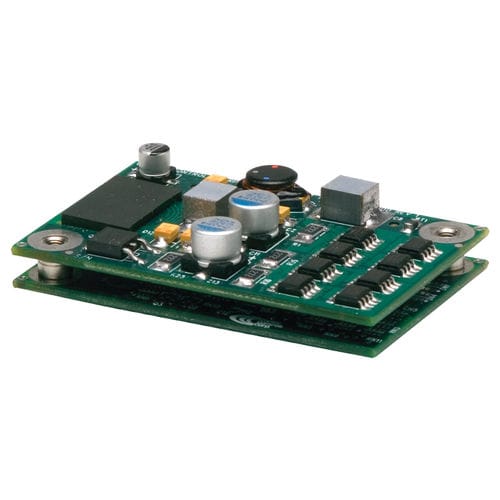

Il modulo micro STL Stepnet Micro Module è un azionamento per motori passo-passo in un pacchetto di montaggio su scheda PC da 4 in² che combina il collegamento in rete CANopen con il controllo digitale al 100% dei motori passo-passo. L'uscita di potenza è compatibile con la maggior parte dei motori passo-passo NEMA 17 e 23. L'ingombro ridotto si adatta bene alla strumentazione da tavolo e consente di combinare l'azionamento del motore, l'interfaccia, l'alimentazione e i circuiti di controllo su una singola scheda PC. Il Micro Modulo Stepnet può anche funzionare come driver stand-alone prendendo comandi di posizione incrementale da controllori di motori passo-passo in formato Step/Direction o CU/CD, così come comandi in quadratura A/B da un master-encoder. Il rapporto di posizione passo a motore è programmabile per il riduttore elettronico. Specifiche CORRENTE CONTINUA 3A CORRENTE DI PACE 4A TENSIONE DI ALIMENTAZIONE 20-55 VDC DIMENSIONI 64 x 41 x 16 mm INGRESSI DIGITALI 12 USCITE DIGITALI 4 FEEDBACK Incrementale INTERFACCIA DI COMANDO Passo/Direzione, PWM AMBIENTE Commerciale Modalità di controllo - Indicizzatore, punto a punto, PVT - Camme, Ingranaggi - Posizione, velocità, coppia [Modo Servo] - Posizione (Microstepping) Interfaccia di comando - CANopen - ASCII e I/O discreti - Comandi passo-passo - Comando velocità/coppia PWM - Encoder master [Ingranaggio / Cambiamento] Comunicazioni - CANopen - RS-232 Feedback - Encoder digitale Quad A/B I/O - Digitale - 12 ingressi, 4 uscite Dimensioni: mm [in] - 64 x 41 x 16 [2,5 x 1,6 x 0,6] descrizione Stepnet Micro Module è un driver per motori passo-passo in un pacchetto di montaggio su scheda da 4 in2 che combina il collegamento in rete CANopen con il controllo digitale al 100% dei motori passo-passo. L'uscita di potenza è compatibile con la maggior parte dei motori passo-passo NEMA 17 e 23.
