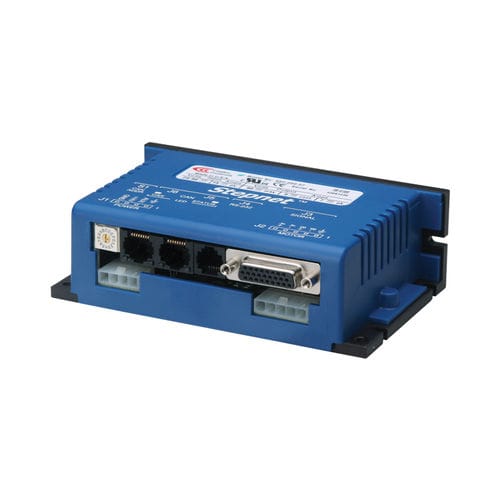

Stepnet STP è un azionamento per motori passo-passo che combina il collegamento in rete CANopen con il controllo digitale al 100% dei motori passo-passo. Se utilizzato con i servoazionamenti digitali Accelnet™ e Xenus™, rende possibile il controllo di brushless, spazzole e motori passo-passo sulla stessa rete distribuita. In modalità Servo, gli stepper dotati di encoder possono essere azionati come servomotori brushless DC in modalità corrente, velocità o posizione. Ciò consente al motore di funzionare a regimi più elevati senza stallo, cosa che può accadere nel funzionamento ad anello aperto come passo-passo. Stepnet può funzionare come azionamento stand-alone accettando comandi di posizione incrementale da controllori di motori a passo-passo in formato Step/Direction o CU/CD, così come comandi in quadratura A/B da un master-encoder. Il rapporto di posizione impulso/motore è programmabile per il riduttore elettronico.
Specifiche
CORRENTE CONTINUA
5A
CORRENTE DI PACE
7A
TENSIONE DI ALIMENTAZIONE
20-75 VDC
DIMENSIONI
135.9 x 83,5 x 41,8 mm
INGRESSI DIGITALI
12
USCITE DIGITALI
4
FEEDBACK
Incrementale
INTERFACCIA DI COMANDO
Passo/Direzione, PWM
AMBIENTE
Commerciale
Modalità di controllo
- Indicizzatore, punto a punto, PVT
- Camme, Ingranaggi
- Posizione, velocità, coppia [Modo Servo]
- Posizione (Microstepping)
Interfaccia di comando
- CANopen
- ASCII e I/O discreti
- Comandi passo-passo
- Comando velocità/coppia PWM
- Encoder master [Ingranaggio / Cambiamento]
Comunicazioni
- CANopen
- RS-232
Feedback
- Encoder digitale Quad A/B
I/O - Digitale
- 12 ingressi, 4 uscite
Dimensioni: in [mm]
- 5,35 x 3,29 x 1,65 [135,9 x 83,5 x 41,8]
---
