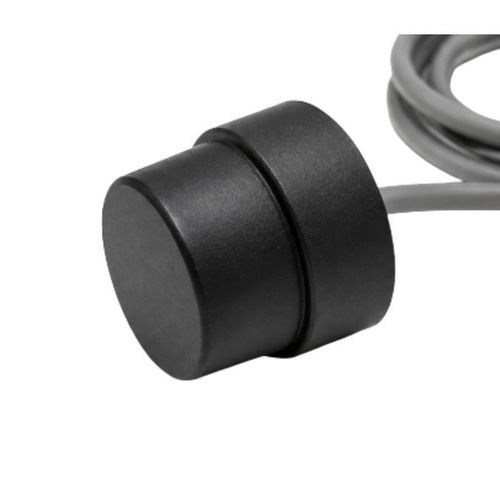

Sensore di profondità subacqueo BBDM-1M-UW

Panoramica del prodotto
Il BBDM-1M-UW è un trasduttore ultrasonico da 1 MHz progettato per misure di profondità subacquee a corta distanza, misurazioni precise in liquidi, rilevamento di prossimità e individuazione bersagli. Il suo fascio stretto di 6° e la zona cieca di circa 50 mm offrono una risoluzione di distanza migliorata per applicazioni che richiedono discriminazione della portata fine.

Caratteristiche principali

• Frequenza centrale di esercizio: 1 MHz ±5%
• Fascio stretto di 6° per alta risoluzione
• Zona cieca circa 50 mm
• Custodia con grado di protezione IP68 per immersione continua
• Pressione massima di esercizio: 1,6 MPa

Specifiche tecniche
Frequenza centrale di esercizio - 1 MHz ±5%
Angolo del fascio - 6°
Larghezza di banda - 10%
Sensibilità complessiva - >250 mV (misurata a 10 Vp-p, 10 cicli, 70 mm)
Resistenza parallela minima - 120 Ω ±30%
Capacitanza statica - 1200 pF ±20%
Tensione massima di esercizio - <200 V (pulsata, ciclo di lavoro 2%)
Temperatura di esercizio - 0 a 95°C
Pressione massima di esercizio - 1,6 MPa
Materiale della custodia - ABS
Zona cieca - ≈50 mm
Grado di protezione - IP68

Applicazioni

• Misura di profondità subacquea a corta distanza
• Misurazione precisa della distanza in liquidi
• Rilevamento di prossimità e posizionamento subacqueo
• Rilevamento di ostacoli e bersagli sott'acqua

Dettagli tecnici

• Modello: BBDM-1M-UW
• Frequenza centrale di esercizio: 1 MHz ±5%
• Angolo del fascio: 6° (fascio stretto per maggiore risoluzione)
• Larghezza di banda: 10%
• Sensibilità complessiva: >250 mV (misurata a 10 Vp-p, 10 cicli, 70 mm)
• Resistenza parallela minima: 120 Ω ±30%
• Capacitanza statica: 1200 pF ±20%
• Tensione massima di esercizio: <200 V (pulsata, ciclo di lavoro 2%)
• Intervallo di temperatura di esercizio: 0 a 95°C
• Pressione massima di esercizio: 1,6 MPa
• Zona cieca: ≈50 mm
• Materiale della custodia: ABS
• Grado di protezione: IP68
