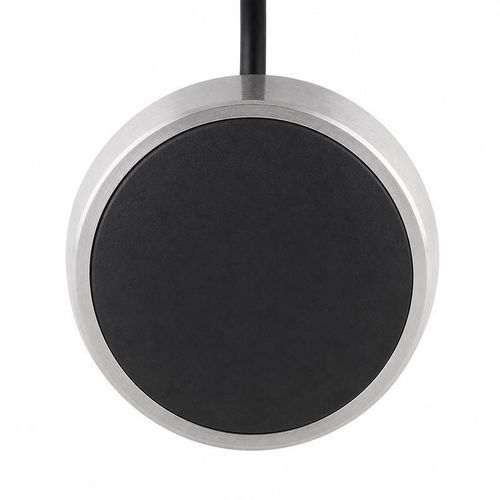

Trasduttore di corrente Doppler BBUA-ADCP

di supervisione

Panoramica
La serie BBUA-ADCP comprende trasduttori Doppler progettati per la misura delle correnti per il profilamento fluviale e oceanico, la misurazione della velocità nei canali, il monitoraggio idrologico e la ricerca sui campi di flusso subacquei. Sono disponibili quattro frequenze centrali (500 kHz, 1 MHz, 2 MHz, 3 MHz), ciascuna con angoli di fascio, adattamento elettrico, range di temperatura, classificazione di pressione e materiali di scocca specifici per l'uso in immersione.

Frequenze e configurazioni operative
Frequenza centrale — Angolo di fascio a mezza potenza — Impedenza minima — Capacitanza a 1 kHz — Tensione di picco operativa — Temperatura operativa — Classificazione di pressione — Materiale dello scafo — Classe di protezione
500 kHz ±5% — 5,8° ±10% — 100 Ω ±20% — 1.500 pF ±20% — <600 Vpp — -20 a +60°C — ≤1 MPa — Acciaio inossidabile e plastica — IP68
1 MHz ±5% — 2,4° ±10% — 15 Ω ±20% — 4.000 pF ±20% — <300 Vpp — -40 a +80°C — ≤1 MPa — Acciaio inossidabile 304 e PI — IP68
2 MHz ±5% — 2° ±10% — 3,5 Ω ±20% — 5.600 pF ±20% — <150 Vpp — -40 a +80°C — ≤1 MPa — Acciaio inossidabile 304 e PI — IP68
3 MHz ±5% — 2,9° ±10% — 10 Ω ±20% — 1.000 pF ±20% — <95 Vpp — -20 a +60°C — ≤1 MPa — Acciaio inossidabile 304 e plastica — IP68

Gamma confermata e dati di larghezza di banda
Frequenza — Caratteristica confermata
1 MHz — Gamma di riferimento 0,05 a 3 m; larghezza di banda ±20% a -3 dB
2 MHz — Gamma di riferimento 0,03 a 2 m

Applicazioni e scelta

• Profilazione delle correnti in fiumi e oceani
• Misurazione della velocità nei canali
• Monitoraggio idrologico
• Ricerca sui campi di flusso subacquei

Caratteristiche / Specifiche tecniche

• Serie: BBUA-ADCP
• Frequenze centrali disponibili: 500 kHz, 1 MHz, 2 MHz, 3 MHz
• Angoli di fascio (mezza potenza): 500 kHz: 5,8° ±10%; 1 MHz: 2,4° ±10%; 2 MHz: 2° ±10%; 3 MHz: 2,9° ±10%
• Impedenza minima: 500 kHz: 100 Ω ±20%; 1 MHz: 15 Ω ±20%; 2 MHz: 3,5 Ω ±20%; 3 MHz: 10 Ω ±20%
• Capacitanza a 1 kHz: 500 kHz: 1.500 pF ±20%; 1 MHz: 4.000 pF ±20%; 2 MHz: 5.600 pF ±20%; 3 MHz: 1.000 pF ±20%
• Tensione di picco operativa (Vpp): 500 kHz: <600; 1 MHz: <300; 2 MHz: <150; 3 MHz: <95
• Intervalli di temperatura operativa: 500 kHz & 3 MHz: -20 a +60°C; 1 MHz & 2 MHz: -40 a +80°C
• Classificazione di pressione: ≤1 MPa (tutte le configurazioni)
• Materiali dello scafo: acciaio inossidabile (304), plastica e PI a seconda della frequenza
• Classe di protezione: IP68
• Usi previsti: profilazione fiume/oceano, velocità di canale, idrologia, ricerca sui flussi subacquei
