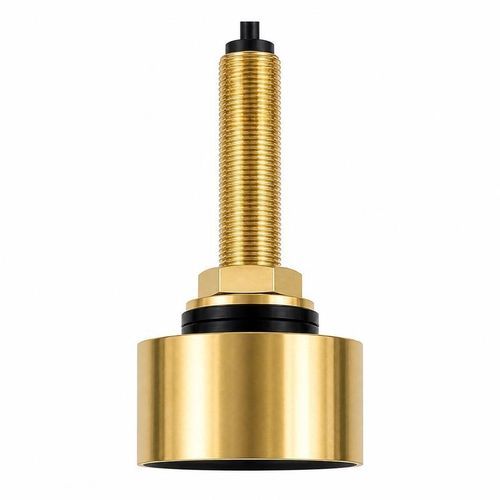

Trasduttore ad ultrasuoni a doppia testa BBUA-F50K200K-B

sommergibile

Panoramica
Il BBUA-F50K200K-B è un trasduttore a doppia frequenza che combina canali a 50 kHz e 200 kHz in un unico involucro. Progettato per acustica ittica, rilevamento della profondità marina e ricerca di bersagli subacquei. La gamma di esercizio raccomandata documentata per il canale a 200 kHz è 0,6–120 m.

Applicazioni

• Rilevamento pesci e sistemi di acustica ittica
• Rilevamento della profondità marina
• Ricerca di bersagli subacquei
• Integrazione in apparecchiature acustiche per la pesca e imbarcazioni

Dati elettrici per frequenza
Frequenze centrali: 200 kHz ±5% / 50 kHz ±5%
Gamma raccomandata (200 kHz): 0,6–120 m
Impedenza minima a 50 kHz: 180 Ω ±20%
Impedenza minima a 200 kHz: 210 Ω ±20%
Capacitanza a 50 kHz: 3200 pF ±20% (misurata a 1 kHz)
Tensione di esercizio (picco): <1500 Vpp
Angolo a mezza potenza: 8,7° ±10% (-3 dB)

Specifiche meccaniche e ambientali
Temperatura di esercizio: -40 a +80 °C
Classe di pressione: ≤10 kgf (≤1 MPa)
Protezione ingresso: IP68
Materiali della scocca: ottone e ABS
Peso: 1110 g ±5%
Lunghezza del cavo: 10 m

Caratteristiche / dati tecnici

• Modello: BBUA-F50K200K-B
• Doppia frequenza operativa: 50 kHz e 200 kHz
• Gamma raccomandata a 200 kHz: 0,6–120 m
• Tolleranza frequenza centrale: ±5%
• Impedenza minima: 180 Ω ±20% (50 kHz); 210 Ω ±20% (200 kHz)
• Capacitanza (a 1 kHz): 3200 pF ±20% (50 kHz)
• Tensione di picco operativa: <1500 Vpp
• Angolo a mezza potenza: 8,7° ±10% (@ -3 dB)
• Temperatura di esercizio: -40 a +80 °C
• Classe di pressione: fino a 1 MPa (≤10 kgf)
• Protezione ingresso: IP68
• Scocca: ottone e ABS
• Peso: ~1110 g (±5%)
• Cavo: 10 m
