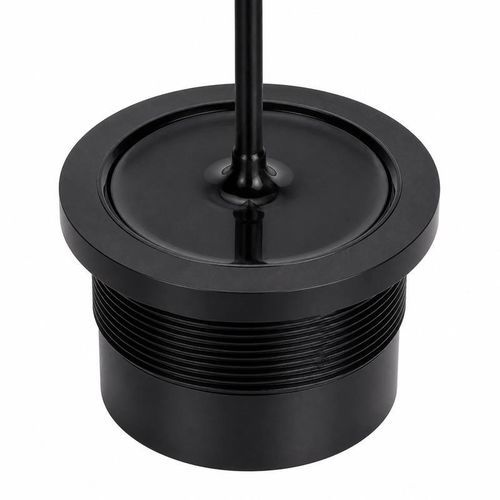

Trasduttore ad ultrasuoni sommergibile BBDM-D33K

per rilevamento di ostacolidi misuraper misurazione di livello

Panoramica prodotto
Il BBDM-D33K è un trasduttore ultrasonoro subacqueo a 33 kHz progettato per misurazioni di distanza e profondità. Intervallo operativo raccomandato: 3–500 m. L'angolo del fascio a mezza potenza è 48,4° ±10% (-3 dB). Idoneo per integrazione in sistemi marini e sommergibili che richiedono rilevamento acustico a lungo raggio.

Dati acustici ed elettrici
Parametro — Specifica
Modello — BBDM-D33K
Frequenza centrale — 33 kHz ±5%
Intervallo consigliato — 3–500 m
Angolo del fascio a mezza potenza (-3 dB) — 48,4° ±10%
Impedenza minima — 60 Ω ±20%
Capacità — 5.000 pF ±20% a 1 kHz
Tensione di esercizio — Tensione di picco <1500 Vpp
Temperatura di esercizio — -40 a +80°C
Pressione nominale — ≤10 kgf / 1 MPa
Grado di protezione — IP68

Applicazioni

• Misurazione subacquea di distanza e profondità
• Evita ostacoli per robot subacquei e ROV
• Misurazione della distanza in serbatoi, vasche e corpi idrici
• Rilevamento e monitoraggio di bersagli subacquei

Selezione e integrazione
Selezionare il trasduttore considerando il mezzo e la temperatura di esercizio, il percorso acustico e la portata richiesta, la dimensione e la superficie del bersaglio, lo spazio di installazione disponibile, la pressione di esercizio e la protezione dalle infiltrazioni. Assicurare elettronica di pilotaggio/ricezione compatibile e adattamento d'impedenza.

Specifiche tecniche

• Modello: BBDM-D33K
• Frequenza centrale: 33 kHz ±5%
• Intervallo consigliato: 3–500 m
• Angolo del fascio a mezza potenza (‑3 dB): 48,4° ±10%
• Impedenza minima: 60 Ω ±20%
• Capacità: 5.000 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco <1500 Vpp
• Temperatura di esercizio: -40 a +80°C
• Pressione nominale: ≤10 kgf / 1 MPa
• Grado di protezione: IP68
