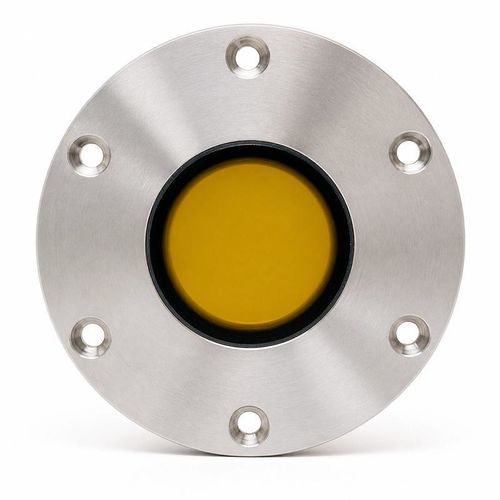

Trasduttore ad ultrasuoni sommergibile BBDM-D1M

ad alta frequenzadi prossimitàper rilevamento di ostacoli

Misura subacquea a corto raggio a 1,0 MHz
Il BBDM-D1M è un trasduttore ultrasonico subacqueo progettato per misurazioni precise di distanza e profondità su una gamma di riferimento da 0,10 a 3,0 m. È indicato per integrazione su ROV/AUV, sistemi di ispezione e strumentazione per vasche e corpi idrici confinati.

Fascio acustico stretto
Il trasduttore opera a frequenza centrale di 1,0 MHz ±5% con un angolo di fascio a mezza potenza (-3 dB) di 3,0° ±10%. Per prestazioni ottimali, allineare il fascio con l'obiettivo e verificare il percorso acustico, le dimensioni e le condizioni della superficie del target.

Specifiche tecniche

• Model: BBDM-D1M
• Center frequency: 1 MHz ±5%
• Recommended range: 0.10 to 3.0 m
• Half-power beam angle at -3 dB: 3.0° ±10%
• Minimum impedance: 15 Ω ±20%
• Capacitance: 2,500 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <300 Vpp
• Operating temperature: -10 to +50°C
• Pressure rating: 5 MPa
• Housing material: 316 stainless steel and PI
• Protection rating: IP68

Applicazioni

• Misura subacquea di distanza e profondità
• Evitamento ostacoli per robot subacquei
• Misura di distanza in vasche e corpi idrici
• Rilevamento di bersagli sott'acqua
