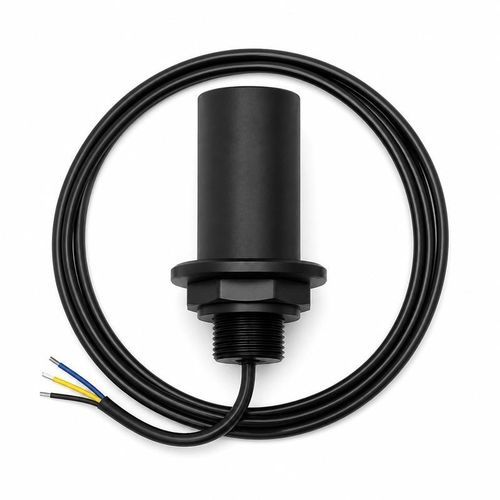

Trasduttore acustico di supervisione BBDM-D15K

di misuraad ultrasuoniomnidirezionale

Panoramica
Il BBDM-D15K è un trasduttore ultrasonico subacqueo per misurazioni di distanza e profondità. La frequenza centrale è 15 kHz ±5% e la portata di riferimento consigliata è 1000 m. Indicato per integrazione in veicoli subacquei, moduli sonar e impianti di monitoraggio acquatico. Protezione IP68 e due configurazioni acustiche/di pressione per operare in acque da poco a mediamente profonde.

Applicazioni

• Misurazione di distanza e profondità subacquea
• Evitamento ostacoli per robot subacquei
• Misurazione distanza in vasche e corpi idrici
• Rilevamento bersagli subacquei

Specifiche tecniche

• Frequenza centrale: 15 kHz ±5%
• Portata di riferimento consigliata: 1000 m
• Impedenza minima: 600 Ω ±20%
• Capacità: 11000 pF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco inferiore a 2000 Vpp
• Temperatura di esercizio: -40 a +80 °C
• Classe di pressione: ≤10 kgf (1 MPa) per la versione con angolo di fascio 129°; ≤3 kgf (0,3 MPa) per la versione omnidirezionale orizzontale
• Angolo a mezza potenza: 129° ±10% a -3 dB (per la versione con angolo di fascio)
• Grado di protezione: IP68

Configurazioni del campo acustico e di pressione
Due configurazioni acustiche condividono la frequenza centrale 15 kHz ±5%: una versione omnidirezionale orizzontale classificata ≤3 kgf (0,3 MPa) e una versione con angolo a mezza potenza 129° ±10% classificata ≤10 kgf (1 MPa).
