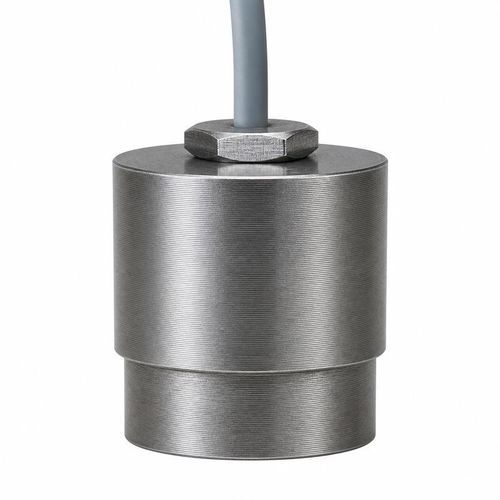

Trasduttore ad ultrasuoni sommergibile BBDM-D25K

per rilevamento di ostacolidi misuraper misurazione di livello

Panoramica del prodotto
Il BBDM-D25K è un trasduttore ultrasonico subacqueo a 25 kHz progettato per misure di distanza e profondità accurate in applicazioni marittime e acquee interne. Impieghi tipici: evitamento ostacoli per ROV/AUV, misure in serbatoi e bacini, rilevamento di bersagli subacquei per ispezioni e rilievi.

Specifiche elettriche
Parametro — Specifica
Modello: BBDM-D25K
Impedenza minima: 10.000 Ω ±20%
Capacitanza: 1.300 pF ±20% a 1 kHz
Tensione di funzionamento: Tensione di picco <450 Vpp
Materiale della scocca: acciaio inossidabile 304
Grado di protezione: IP68

Configurazioni acustiche disponibili
Frequenza centrale — Portata raccomandata — Campo acustico — Temperatura di esercizio — Pressione ammissibile
25 kHz ±1 kHz — 200 m — 180° — -40 a +80°C — ≤10 kgf / 1 MPa
25 kHz ±5% — 500 m — Omnidirezionale orizzontale — -10 a +40°C — ≤3 kgf / 0,3 MPa

Applicazioni

• Misurazione subacquea di distanza e profondità per ROV/AUV e imbarcazioni
• Evitamento ostacoli per robot subacquei e piattaforme di ispezione
• Misurazione della distanza in serbatoi, bacini e corpi idrici confinati
• Rilevamento di bersagli subacquei per rilievi e monitoraggio

Selezione del sistema
Scegliere la configurazione in base alla portata e al campo acustico richiesti, tenendo conto della temperatura e della pressione di esercizio. Valutare il mezzo di propagazione, le dimensioni e la superficie del bersaglio, i vincoli di installazione, la protezione dall'ingresso e l'elettronica di trasmissione/ricezione compatibile per garantire un'integrazione affidabile.

Specifiche tecniche

• Modello: BBDM-D25K
• Frequenza centrale: 25 kHz (opzioni ±1 kHz o ±5%)
• Portate raccomandate: 200 m (config. ±1 kHz), 500 m (config. ±5%)
• Campo acustico: 180° (config. 200 m), Omnidirezionale orizzontale (config. 500 m)
• Temperatura di esercizio: -40 a +80°C (config. 200 m), -10 a +40°C (config. 500 m)
• Pressione ammissibile: ≤10 kgf / 1 MPa (config. 200 m), ≤3 kgf / 0,3 MPa (config. 500 m)
• Impedenza minima: 10.000 Ω ±20%
• Capacitanza: 1.300 pF ±20% a 1 kHz
• Tensione di funzionamento: Tensione di picco <450 Vpp
• Materiale della scocca: acciaio inossidabile 304
• Grado di protezione: IP68
