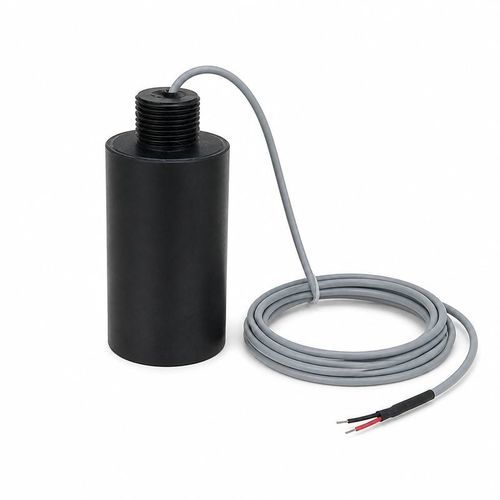

Trasduttore ad ultrasuoni sommergibile BBDM-D12K

bassa frequenzaper misurazione di livelloper rilevamento di ostacoli

Panoramica
Il BBDM-D12K è un trasduttore ultrasonico subacqueo a 12 kHz per misurazioni di distanza e profondità, con portata di riferimento di 10000 m. Progettato per integrazione su ROV, AUV, imbarcazioni di ispezione e installazioni fisse, è indicato per l'evitamento ostacoli, la misura delle distanze in vasche e corpi idrici e il rilevamento di bersagli subacquei.

Copertura acustica orizzontale
Il campo acustico è omnidirezionale in orizzontale, semplificando il tracciamento dei bersagli e consentendo orientamenti di montaggio flessibili. Considerare questo diagramma di radiazione nella definizione della geometria di misura, della copertura dei bersagli e del percorso acustico richiesto.

Specifiche operative
Model — BBDM-D12K
Frequenza centrale — 12 kHz ±5%
Portata raccomandata — 10000 m
Temperatura di esercizio — -40 a +80°C
Pressione nominale — ≤10 kgf o 1 MPa
Campo acustico — Omnidirezionale orizzontale
Classe di protezione — IP68

Applicazioni

• Misurazione di distanza e profondità subacquea
• Evitamento ostacoli per robot subacquei (ROV/AUV)
• Misura di distanza in vasche e corpi idrici
• Rilevamento e monitoraggio di bersagli subacquei

Scelta del sistema
La scelta deve considerare il mezzo e la temperatura di esercizio, la portata e il percorso acustico richiesti, le dimensioni e le condizioni superficiali del bersaglio, lo spazio di installazione disponibile, la pressione operativa, la protezione dagli ingressi e l'elettronica di trasmissione/ricezione. Verificare la compatibilità meccanica ed elettrica con l'imbarcazione o il veicolo ospitante e con l'elettronica di elaborazione del segnale.

Specifiche tecniche

• Model: BBDM-D12K
• Frequenza centrale: 12 kHz ±5%
• Portata di riferimento / raccomandata: 10000 m
• Temperatura di esercizio: -40 a +80°C
• Pressione nominale: ≤10 kgf o 1 MPa
• Campo acustico: Omnidirezionale orizzontale
• Classe di protezione: IP68
