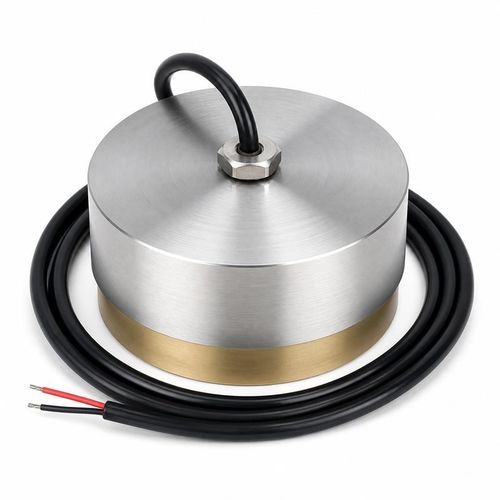

Trasduttore acustico di supervisione BBUA-S

per uso generaledi comunicazionecon scatola in acciaio inossidabile

Panoramica
La serie BBUA-S fornisce trasduttori sorgente acustica subacquea a bassa frequenza (470 Hz, 900 Hz, 2 kHz, 8 kHz e 12 kHz) per trasmissione di segnali a lunga distanza, dissuasione/controllo comportamentale dei pesci e esperimenti idroacustici. Le unità funzionano da -40 a +80 °C, offrono un campo acustico di 180° e dispongono di protezione IP68. Parametri elettrici, portata, pressione e alloggiamento variano in base alla frequenza e devono essere selezionati come configurazione completa.

Configurazioni specifiche per frequenza

• 470 Hz ±50 Hz — Impedenza minima: 4.400 Ω ±20%; Capacitanza: 74.000 pF ±20% (a 1 kHz); Limite tensione di picco: <150 Vpp; Portata di riferimento: 1.000 m; Classificazione pressione/peso: fino a 5 kgf o 0,5 MPa; Alloggiamento: H62 + 304
• 900 Hz ±100 Hz — Impedenza minima: 1.300 Ω ±20%; Capacitanza: 35.000 pF ±20% (a 1 kHz); Limite tensione di picco: <300 Vpp; Portata di riferimento: 1.000 m; Classificazione pressione/peso: fino a 5 kgf o 0,5 MPa; Alloggiamento: H62 + 304
• 2 kHz ±1 kHz — Impedenza minima: 1.100 Ω ±20%; Capacitanza: 41.000 pF ±20% (a 1 kHz); Limite tensione di picco: <450 Vpp; Portata di riferimento: 1.000 m; Classificazione pressione/peso: fino a 10 kgf o 1 MPa; Alloggiamento: acciaio inossidabile 304
• 8 kHz ±1 kHz — Impedenza minima: 3.500 Ω ±20%; Capacitanza: 2.800 pF ±20% (a 1 kHz); Limite tensione di picco: <450 Vpp; Portata di riferimento: 1.000 m; Classificazione pressione/peso: fino a 10 kgf o 1 MPa; Alloggiamento: acciaio inossidabile 304
• 12 kHz ±1 kHz — Impedenza minima: 2.200 Ω ±20%; Capacitanza: 2.900 pF ±20% (a 1 kHz); Limite tensione di picco: <450 Vpp; Portata di riferimento: 500 m; Classificazione pressione/peso: fino a 10 kgf o 1 MPa; Alloggiamento: acciaio inossidabile 304

Applicazioni

• Sistemi sorgente acustica subacquea
• Trasmissione di segnali acustici subacquei a lunga distanza
• Dissuasione dei pesci e controllo comportamentale
• Ricerca e esperimenti idroacustici

Specifiche tecniche

• Serie: BBUA-S
• Temperatura di esercizio: -40 a +80 °C
• Campo acustico: 180°
• Classe di protezione: IP68
• Frequenze disponibili: 470 Hz, 900 Hz, 2 kHz, 8 kHz, 12 kHz
• Portate di riferimento: 1.000 m (470, 900, 2, 8 kHz); 500 m (12 kHz)
• Impedenza minima per frequenza: 4.400 Ω ±20% (470 Hz); 1.300 Ω ±20% (900 Hz); 1.100 Ω ±20% (2 kHz); 3.500 Ω ±20% (8 kHz); 2.200 Ω ±20% (12 kHz)
• Capacitanza per frequenza (a 1 kHz): 74.000 pF ±20% (470 Hz); 35.000 pF ±20% (900 Hz); 41.000 pF ±20% (2 kHz); 2.800 pF ±20% (8 kHz); 2.900 pF ±20% (12 kHz)
• Limiti di tensione di picco: <150 Vpp (470 Hz); <300 Vpp (900 Hz); <450 Vpp (2, 8, 12 kHz)
• Classificazioni pressione/peso: fino a 5 kgf o 0,5 MPa (470 & 900 Hz); fino a 10 kgf o 1 MPa (2, 8 & 12 kHz)
• Materiali dell'alloggiamento: H62 + 304 (470 & 900 Hz); acciaio inossidabile 304 (2, 8 & 12 kHz)
• Nota: I parametri elettrici, di portata, pressione e alloggiamento differiscono per frequenza e devono essere selezionati come configurazione completa (una riga)
