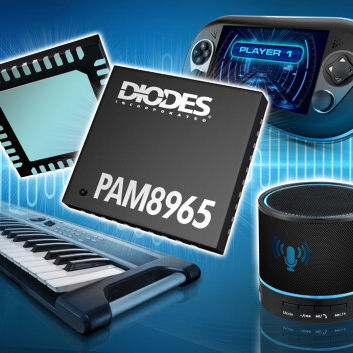

Amplificatore audio PAM8965

sonorodi potenzadi commutazione

Amplificatore audio stereo di classe D da 12W con boost sincrono, SSM e feedback audio esterno Il PAM8965 è un amplificatore di potenza audio stereo di classe D ad altissima efficienza con un convertitore boost sincrono integrato. Il PAM8965 può pilotare due canali con 12W ciascuno in altoparlanti da 4Ω. L'amplificatore integrato può raggiungere un'efficienza di sistema del 92% (a VBAT = 7.4V). Il dispositivo consuma una corrente di riposo eccezionalmente bassa (10mA a VBAT = 7.4V) e una corrente di spegnimento molto bassa (0.7μA). Il convertitore boost integrato in modalità corrente fornisce potenza regolata a un amplificatore stereo in classe D ricco di funzioni. Queste includono: Modulazione a spettro diffuso (SSM) per la soppressione delle EMI (audio e boost), che permette l'uso di filtri in ferrite poco costosi. Limite di potenza non clipping, che utilizza un controllo automatico del guadagno a 41 passi. Foldback termico, che riduce la potenza di uscita quando il chip si riscalda. Pin esterni di feedback audio, che permettono la personalizzazione del suono usando il design della rete di feedback. In alternativa, questi pin possono essere utilizzati per la connessione Kelvin ai terminali degli altoparlanti. Pin GAIN per programmare il guadagno audio a passi di 0,5dB in modo che non siano necessarie resistenze esterne per regolare il guadagno, che può comportare un errore di guadagno. Commutazione out-of-audio per il convertitore boost, che riduce al minimo il rumore udibile proveniente dai componenti sulla scheda. Le caratteristiche di protezione includono protezione da sottotensione e sovratensione su VBAT, protezione da sovratensione su PVDD, protezione da cortocircuito su tutte le uscite audio, limite di corrente ciclo per ciclo sul convertitore boost, spegnimento termico dell'intero sistema, protezione DC per gli altoparlanti e un pin FLT che fornisce un flag di errore. Elettronica portatile Altoparlanti Bluetooth Altoparlanti senza fili
