Interruttore ESD AP22953

di potenza

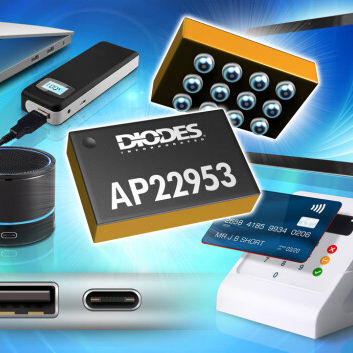

INTERRUTTORE PER LINEA VBUS CON PROTEZIONE DA SOVRATENSIONE, SOVRATENSIONE ED ESD Il dispositivo AP22953 è una soluzione a chip singolo per la protezione della linea VBUS del connettore USB 2.0/3.0/Type-C. L'interruttore bidirezionale MOSFET assicura un normale flusso di corrente sia in modalità di carica che in modalità host, mentre protegge i circuiti interni da condizioni di sovratensione al pin VBUS_CON. Sul pin VBUS_CON, il dispositivo ha una protezione da sovratensione fino a 30V. Dopo che il pin #EN è tirato basso, l'AP22953 conta 20ms prima di accendere il MOSFET tramite il ritardo di soft-start. Il pin #ACK indica che il MOSFET è completamente acceso. L'interfaccia di applicazione tipica per l'AP22953 è la linea VBUS nei connettori USB. Le apparecchiature finali tipiche per l'AP22953 includono smartphone, tablet PC, wearables e sistemi EPOS (electronic-point-of-sale). L'AP22953 può anche essere utilizzato con altri dispositivi che utilizzano un'interfaccia a 5V. La protezione da sovratemperatura spegne l'interruttore a 145°C (tipico). L'AP22953 è disponibile nel package W-WLB2013-12 a livello di wafer 1,988mm x 1,288mm x 0,64mm con laminato sul retro. Smartphone Tablet PC Indossabili Sistemi EPOS (Electronic-Point-of-Sale) Protezione dalle sovratensioni IEC61000-4-5 >100V Interruttore MOSFET a canale N integrato da 39mΩ (typ) Protezione da sovratensione (OVP) a VBUS_CON fino a 30VDC Abilitazione dell'ingresso e segnale di uscita di stato integrati Protezione da sovratemperatura (OTP) Protezione ESD Modello corpo umano >4kV Modello di dispositivo caricato >1kV IEC61000-4-2 Scarico in aria >15kV IEC61000-4-2 Scarico a contatto >15kV totalmente privo di piombo e conforme alla normativa RoHS Senza alogeni e antimonio. Dispositivo "verde"
