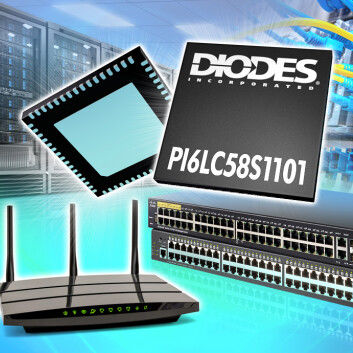

Generatore di orologio programmabile PI6LC58S1101

Generatore di clock di rete Ethernet HiFlex™ a 11 uscite Il PI6LC58S1101 è un generatore di clock a bassissimo jitter destinato ad applicazioni che richiedono un rumore di fase estremamente basso, come 10GbE, 40GbE, 100GbE e 400GbE. Utilizza il design PLL proprietario di Diodes basato su LC VCO per ottenere una combinazione ottimale di queste frequenze di clock di rete popolari e prestazioni di rumore di fase basse insieme a un'elevata reiezione del rumore di alimentazione. Il PI6LC58S1101 ha quattro banchi di uscita che possono essere configurati indipendentemente per diverse frequenze e diversi tipi di segnalazione di uscita basati su pin di controllo. Il metodo di controllo dei pin fornisce un modo semplice per configurare il dispositivo a livello hardware. 3.Tensione di alimentazione 3V Ingresso Crystal/CMOS: 25MHz/50MHz Ingresso differenziale: 25MHz/50MHz Frequenze di uscita selezionabili Quattro banchi di uscita con segnalazione di uscita selezionabile: LVPECL o LVDS Jitter di fase RMS molto basso: 0.08ps (tip.), 156.25MHz (da 10kHz a 20MHz) Eccellente rumore di fase: -145dBc/Hz, 156.25MHz a 100kHz di offset Rifiuto del rumore dell'alimentazione: -55dBc Supporto della temperatura industriale: -40°C a 85°C Totalmente senza piombo e completamente conforme a RoHS Senza alogeni e antimonio. "Dispositivo "verde Tensione di alimentazione - 3.3 Jitter (PS) - 0,08 Skew (PS) - N/A Frequenza di uscita (MHz) - 25, 50, 125, 156.25, 312.5MHz Tipo(i) d'ingresso - cristallo Tipo(i) di uscita - LVPECL, LVDS Numero di uscite - 11 Frequenze supportate (MHz) - 25, 50, 125, 156,25, 312,5 Temperatura ambiente o di giunzione (°C) - - da 40 a 85C
