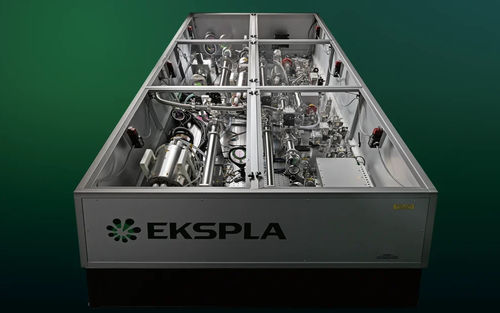

Sistema laser a femtosecondi UltraFlux HR

a stato solidoa fibraaccordabile

La serie UltraFlux HR è un sistema laser a femtosecondi compatto ad alta velocità di ripetizione e lunghezza d'onda sintonizzabile che incorpora i vantaggi delle tecnologie di laser a fibra ultraveloce a doppia uscita, a stato solido e di amplificazione parametrica degli impulsi chirped. Questo sistema si basa sulla nuova tecnologia OPCPA (Optical Parametric Chirped Pulse Amplification) e presenta un design front-end brevettato (brevetti n. EP2827461 e EP2924500). Il sistema offre intervalli di sintonizzazione delle lunghezze d'onda di 750-960 nm, 375-480 nm, 250-320 nm e 210-230 nm e fornisce un'energia d'impulso fino a 14 mJ alla frequenza di ripetizione di 1 kHz. Offre un'eccellente stabilità dell'energia dell'impulso (≤ 1 % RMS) e della potenza media a lungo termine (≤ 1,5 % RMS su un periodo di 8 ore). Il sistema può essere dotato di opzioni di uscita a femtosecondi e picosecondi perfettamente sincronizzate, di sintonizzazione a mani libere della lunghezza d'onda e di impulsi ad alto contrasto senza ulteriori apparecchiature di miglioramento. Caratteristiche

• Basato sulla tecnologia OPCPA
• Progetto front-end brevettato (EP2827461, EP2924500)
• Gamme di sintonizzazione delle lunghezze d'onda: 750-960 nm, 375-480 nm, 250-320 nm, 210-230 nm
• Energia dell'impulso fino a 14 mJ con frequenza di ripetizione di 1 kHz
• Eccellente stabilità dell'energia dell'impulso: ≤ 1 % RMS
• Eccellente stabilità della potenza media a lungo termine: ≤ 1.5 % RMS su 8 ore
• Opzione di uscita fs e ps perfettamente sincronizzata disponibile
• Sintonizzazione della lunghezza d'onda a mani libere
• Impulsi ad alto contrasto senza attrezzature aggiuntive

Applicazioni

• CARS e SFG a banda larga
• Spettroscopia con sonda a pompa al femtosecondo
• Spettroscopia nucleare
• Generazione di armoniche elevate

Descrizione La serie UltraFlux HR utilizza un laser a fibra a picosecondi a doppia uscita per alimentare sia il laser di pompa DPSS a picosecondi che l'amplificatore parametrico a femtosecondi con un'uscita spettralmente ampliata. Questo approccio semplifica il sistema escludendo l'amplificatore rigenerativo a femtosecondi ed eliminando la necessità di sincronizzare gli impulsi di pompa e di seme, garantendo un jitter praticamente nullo tra i canali. Il contrasto dell'impulso di uscita nella scala temporale da picosecondo a nanosecondo è migliorato. Tutti i sistemi laser della serie UltraFlux sono assemblati su una breadboard rigida o su un tavolo ottico per garantire un'eccellente stabilità a lungo termine. Il design interno modulare consente un'elevata personalizzazione e una facile scalabilità, con la possibilità di aggiungere specifiche personalizzate o canali multipli. L'incorporazione della tecnologia di amplificazione parametrica degli impulsi chirped e di un nuovo laser a fibra ultraveloce consente di effettuare esperimenti avanzati di sonda a femtosecondi, spettroscopia non lineare, generazione di armoniche elevate e altre applicazioni scientifiche ultraveloci. Opzioni

• -F10: l'opzione Short Pulse riduce la durata dell'impulso di uscita a ≤ 10 fs (la sintonizzazione della lunghezza d'onda non è disponibile con questa opzione)
• -CEP: stabilizzazione CEP fino a ≤ 400 mrad (stabilizzazione CEP passiva e attiva)
• -DM: opzione Specchio Deformabile per il miglioramento del rapporto Strehl a > 0,9
• -SH: opzione Specchio Deformabile per il miglioramento del rapporto Strehl.9
• -SH/TH/FH: uscite di seconda, terza e quarta armonica (efficienza di conversione dal segnale ~20%, ~5%, ~1%; non simultanea con l'uscita del segnale)
• -ps out: Uscita ps aggiuntiva sincronizzata otticamente con l'uscita principale del sistema (può essere simultanea o non simultanea)
• -AW: Raffreddamento aria-acqua (non richiede acqua esterna; la dissipazione di calore equivale al consumo totale di energia)

Specifiche

• Varianti di modello: UltraFlux FT031k, FT31k, FT61k, FT141k
• Energia in uscita (segnale): 300 µJ (FT031k), 3 mJ (FT31k), 6 mJ (FT61k), 14 mJ (FT141k)
• UscitaSH: 60 µJ, 0,6 mJ, 1,5 mJ, 3,5 mJ
• uscitaTH: 15 µJ, 150 µJ, 0,4 mJ, 1,2 mJ
• Uscita FH: 3 µJ, 30 µJ, 100 µJ, 300 µJ
• Ripetizione dell'impulso: 1 kHz
• Ambito di sintonizzazione della lunghezza d'onda (segnale): 750-960 nm
• Ambito di sintonizzazione della lunghezza d'onda (SH): 375-480 nm
• Ambito di sintonizzazione della lunghezza d'onda (TH): 250-320 nm
• Ambito di sintonizzazione della lunghezza d'onda (FH): 210-230 nm
• Passi di scansione: 5 nm (segnale, SH), 3 nm (TH), 2 nm (FH)
• Durata dell'impulso: 40 ± 20 fs
• Stabilità dell'energia dell'impulso: ≤ 1,5% (FT031k), ≤ 1% (altri)
• Deriva di potenza a lungo termine: ± 1,5%
• Profilo spaziale del fascio: Gaussiano (FT031k), Super-Gaussiano (altri)
• Diametro del fascio: ~2 mm (FT031k), ~5 mm (FT31k), ~7 mm (FT61k), ~15 mm (FT141k)
• Stabilità del puntamento del fascio: ≤ 30 µrad
• Contrasto temporale: APFC (entro ±50 ps): 10^10:1; Pre-impulso (50-10 ps): 10^8:1; Pre-impulso (10-1 ps): 10^6:1; Post-impulso (oltre 20 ps): 10^6:1
• Jitter dell'impulso ottico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (Con opzione -PLL): ≤ 2 ps
• Polarizzazione: lineare, orizzontale
• Dimensioni testa laser (L×L×H mm): 750×1200×300 (FT031k), 900×1500×300 (FT31k), 900×1800×300 (FT61k), 1200×2000×300 (FT141k)
• Dimensioni alimentatore (L×L×H mm): 553×600×850 (FT031k, FT31k, FT61k), 553×600×1250 (FT141k)
• Lunghezza imbrifero: 2.5 m
• Potenza elettrica: 200-240 V CA, monofase, 47-63 Hz (FT031k, FT31k); 208, 380 o 400 V CA, trifase, 50/60 Hz (FT61k, FT141k)
• Consumo di energia: ≤ 1 kW (FT031k), ≤ 2 kW (FT31k), ≤ 5 kW (FT61k), ≤ 8 kW (FT141k)
• Alimentazione idrica: non necessaria (FT031k, FT31k, FT61k), ≤ 5 l/min, 2 Bar, max 20 °C (FT141k)
• Temperatura ambiente operativa: 22 ± 2 °C
• Temperatura ambiente di stoccaggio: 15-35 °C
• Umidità relativa (non condensante): ≤ 80%
• Cleaness dell'ambiente: Classe ISO 7
