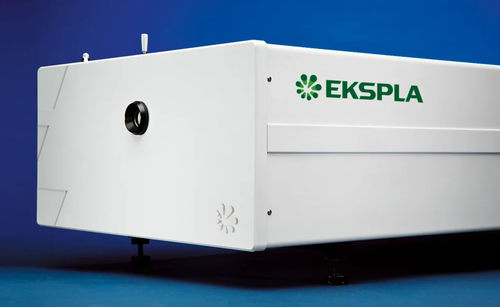

Amplificatore di segnale PicoFlux HE

RFa picosecondi

La serie PicoFlux HE è costituita da amplificatori di picosecondi pompati da lampade flash ad alta energia, progettati per fornire impulsi di picosecondi ad alta energia a 1064 nm. Questi amplificatori offrono un'elevata energia dell'impulso, un'eccellente stabilità dell'energia da impulso a impulso e una qualità superiore del fascio, rendendoli ideali per applicazioni complesse come il pompaggio OPCPA, l'ottica non lineare e la spettroscopia avanzata. Caratteristiche

• Amplificatori di picosecondi pompati da lampada flash
• Energie d'impulso fino a 2.2 J
• 20 - 300 ps di durata dell'impulso
• 10 Hz di frequenza di ripetizione dell'impulso
• Amplificatore rigenerativo pompato a diodi
• Sorgente di alimentazione interna o esterna
• Formazione avanzata del fascio per un'elevata energia dell'impulso
• Design a birifrangenza indotta termicamente compensato di sincronizzazione con jitter inferiore a 10 ps RMS per l'attivazione di telecamere a strisciamento
• Controllo tramite interfacce USB e LAN con il software di controllo Windows in dotazione (RS232 opzionale)
• Sistema di relè per immagini sotto vuoto
• Generatori di seconda, terza e quarta armonica stabilizzati in temperatura opzionali
• , terza e quarta armonica stabilizzate in temperatura
• Sincronizzazione estremamente precisa al segnale RF esterno con opzione PLL
• Profilo del fascio spaziale gaussiano con adattamento gaussiano > 85% nel campo vicino
• Durata dell'impulso ridotta a 20 ps

Applicazioni

• Spettroscopia risolta nel tempo
• Spettroscopia SFG/SHG
• Spettroscopia nucleare
• Pompaggio OPCPA
• Pompaggio OPG/OPA
• Rilevamento laser a distanza
• Rilevamento satellitare
• Altre applicazioni spettroscopiche e di ottica non lineare

Descrizione Gli amplificatori ad alta energia della serie PicoFlux sono progettati per produrre impulsi di picosecondi ad alta energia a 1064 nm. L'elevata energia dell'impulso, l'eccellente stabilità dell'energia da impulso a impulso e la qualità superiore del fascio rendono questi amplificatori adatti ad applicazioni come il pompaggio OPCPA, l'ottica non lineare e altre. Amplificatore rigenerativo / Progettazione di amplificatori di potenza Gli amplificatori della serie PicoFlux sono progettati per essere alimentati da una sorgente esterna. L'amplificatore rigenerativo con pompaggio a diodi assicura l'amplificazione del segnale di seme in un impulso stabile di livello mJ per un'ulteriore amplificazione in amplificatori lineari. L'avanzato beam shaping assicura un profilo spaziale del fascio omogeneo e privo di punti caldi all'uscita del laser. La bassa depolarizzazione della luce consente di generare ad alta efficienza fino alla quarta armonica con i generatori di armoniche integrati opzionali. In alternativa, è possibile fornire un seeder interno per soddisfare le esigenze del cliente. Generatori di armoniche integrati Per la generazione della seconda, terza e quarta armonica vengono utilizzati generatori di armoniche a cristalli non lineari con regolazione angolare, montati in riscaldatori stabilizzati in temperatura. Il sistema di separazione delle armoniche assicura un'elevata purezza spettrale della radiazione e la dirige verso le porte di uscita. Controllo laser semplice e comodo L'amplificatore può essere controllato attraverso le interfacce USB e LAN (RS232 come opzione). Viene fornito un software di controllo per Windows che consente di operare comodamente da un personal computer. Opzioni

• Durata dell'impulso personalizzata tra 20 ps e 300 ps (l'accorciamento al di sotto dei 90 ps riduce proporzionalmente l'energia in uscita)
• Profilo del fascio spaziale di tipo gaussiano (riduce l'energia in uscita della fondamentale di circa l'80%)
• Ingresso del seeder esterno tramite stadio di ampliamento spettrale motorizzato (richiede >1.5 nJ per impulso a 800 nm, ≤100 fs)
• Opzione di blocco di fase (PLL) per un blocco preciso del segnale RF esterno (jitter tra segnale elettrico e ottico ≤3 ps)
• Uscite di seconda, terza e quarta armonica (efficienza di conversione dalla fondamentale: ~50%, ~30% e ~10% rispettivamente; non simultanea con l'uscita fondamentale)
• Raffreddamento acqua-aria (sostituisce o integra l'unità di raffreddamento acqua-acqua; la dissipazione di calore equivale al consumo totale di energia)

Specifiche

• Varianti di modello: PicoFlux P30010, P60010, P1k10, P2k10
• Energia in uscita (fondamentale): 300 mJ, 600 mJ, 1000 mJ, 2200 mJ
• Energia in uscita (fondamentale): 200 mJ, 400 mJ, 650 mJ, 1400 mJ
• EsitoTH: 90 mJ, 180 mJ, 300 mJ, 660 mJ
• FH output: 30 mJ, 60 mJ, 100 mJ, 220 mJ
• Ripetizione degli impulsi: 10 Hz
• Durata dell'impulso: 90 ± 10 ps (altre durate tra 20-300 ps disponibili)
• Stabilità dell'energia dell'impulso (fondamentale): ≤0,6%
• Stabilità dell'energia dell'impulso (SH): ≤0,8%
• Stabilità dell'energia dell'impulso (TH): ≤2%
• Stabilità dell'energia dell'impulso (FH): ≤3%
• Deriva di potenza a lungo termine: ±2%
• Profilo spaziale del fascio: Super-Gaussiano (6-11° ordine nel campo vicino)
• Diametro del fascio: 9 mm, ~11 mm, ~17 mm, ~23 mm (a seconda del modello)
• Stabilità del puntamento del fascio: ≤30 µrad
• Divergenza del fascio: ≤0,5 mrad
• Contrasto pre-impulso: >200:1 (1000:1 disponibile su richiesta)
• Jitter dell'impulso ottico (Trig out): ≤100 ps; (Pre-Trig out): ≤50 ps; (Con opzione PLL): ≤2 ps
• Polarizzazione: lineare
• Dimensioni testa laser (L×L×H mm): 600×1200×300, 600×1500×300, 600×1800×300, 900×1800×300
• Dimensioni dell'alimentatore (L×L×H mm): 553×600×650, 553×600×830, 553×600×1230
• Lunghezza imbracatura: 2,5 m (fino a 10 m disponibili su richiesta)
• Potenza elettrica: 200-240 V CA, monofase, 47-63 Hz (P30010, P60010); 208, 380 o 400 V CA, trifase, 50/60 Hz (P1k10, P2k10)
• Consumo di energia: ≤2 kVA, ≤2.5 kVA, ≤4,5 kVA, ≤7 kVA
• Alimentazione di acqua: ≤3 l/min (P30010), ≤6 l/min (P60010), ≤12 l/min (P1k10), ≤14 l/min (P2k10), 2 Bar, max 20°C (P2k10: max 15°C)
• Temperatura ambiente operativa: 22 ± 2°C
• Temperatura ambiente di stoccaggio: 15-35°C
• Umidità relativa (non condensante): ≤80%
• Pulizia ambiente: Classe ISO 7
