Amplificatore ottico PicoFlux Custom

multicanalea picosecondi

La serie PicoFlux Custom è costituita da amplificatori multicanale a picosecondi personalizzati, progettati e realizzati per il pompaggio OPCPA a più stadi. Questi sistemi possono essere adattati alle esigenze del cliente, offrendo fino a 8 canali di pompaggio con diverse lunghezze d'onda, energia, durata dell'impulso, profili spaziali e temporali, ritardo regolabile, traslazione dell'immagine in posizioni specifiche e varie altre caratteristiche. La breve durata degli impulsi, l'eccellente stabilità da impulso a impulso e la qualità superiore del fascio li rendono adatti a un'ampia gamma di applicazioni scientifiche e industriali. Caratteristiche

• Sistemi PicoFlux multicanale pompati a lampada flash o a diodo
• Ogni canale può essere personalizzato in base ai requisiti di pompaggio
• Versione PicoFlux ad alta energia con burst variabile
• PicoFlux ibrido con front-end in fibra e amplificatori Yb:YAG - 1 ps, 8 mJ a 10 kHz
• Durata dell'impulso da 1 a 300 ps
• Da Single Shot a 10 kHz di frequenza di ripetizione dell'impulso
• Sorgente di semina interna o esterna
• Formazione avanzata del fascio per un'elevata energia dell'impulso
• Temperatura del fascio per un'elevata energia dell'impulso
energia dell'impulso
• Compensazione della birifrangenza indotta termicamente
• Impulsi di sincronizzazione a basso jitter, inferiori a 10 ps di jitter RMS
• Sistema di relè per immagini sotto vuoto
• Generatori di seconda, terza e quarta armonica stabilizzati in temperatura opzionali
• Generatori di seconda, terza e quarta armonica stabilizzati in temperatura terza e quarta armonica stabilizzate in temperatura

Applicazioni

• Pompaggio OPCPA multistadio
• Ottica non lineare
• Altre applicazioni spettroscopiche e di ottica non lineare

Descrizione Gli amplificatori a picosecondi a canali multipli della serie PicoFlux sono progettati per il pompaggio OPCPA a più stadi e possono essere personalizzati per un massimo di 8 canali di pompaggio con parametri diversi. Offrono una breve durata dell'impulso, un'eccellente stabilità e una qualità superiore del fascio. Il design dell'amplificatore rigenerativo/amplificatore di potenza consente la semina da sorgenti esterne o interne, con amplificatori rigenerativi pompati a diodi che garantiscono impulsi stabili di livello mJ. L'avanzato beam shaping assicura profili spaziali uniformi e la bassa depolarizzazione consente un'efficiente generazione di armoniche. Il front-end a fibra intera, sviluppato da Ekspla, introduce funzioni come la semina a doppia onda e la formazione di burst, e supporta potenti amplificatori di itterbio ultraveloci per applicazioni scientifiche più ampie. Sistemi forniti

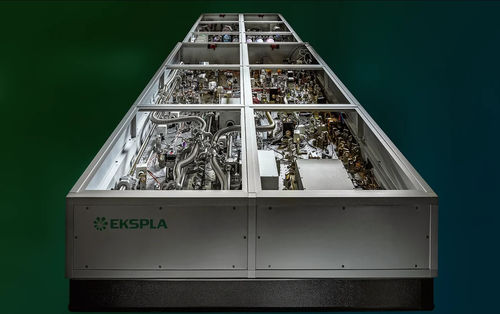

• Vista esterna tipica del sistema laser PicoFlux P1301k-x4-SH che pompa OPCPA (ELI-ALPS, sistema SYLOS2A)

Opzioni

• Durata dell'impulso personalizzata tra 20 ps e 300 ps (disponibile con seeder interno ed esterno; l'accorciamento al di sotto dei 90 ps riduce proporzionalmente l'energia in uscita)
• Ripetizione degli impulsi a 50 Hz o 100 Hz (l'energia può essere aumentata di ~4 volte rispetto ai sistemi a 1 kHz)
• Ripetizione degli impulsi a 2 kHz (riduce l'energia in uscita della fondamentale di ~50%)
• Profilo spaziale del fascio simile a quello gaussiano (riduce l'energia in uscita della fondamentale di ~80%)
• Ingresso del seeder esterno tramite stadio di allargamento spettrale motorizzato (richiede >1.5 nJ per impulso a 800 nm, 100 fs)
• Opzione di blocco di fase per un blocco preciso del segnale RF esterno (jitter tra segnale elettrico e ottico ≤ 3 ps)
• Uscite di seconda, terza e quarta armonica (efficienza di conversione dalla fondamentale: ~50%, ~30%, ~10%; non simultanea con l'uscita della fondamentale)
• Raffreddamento da acqua ad aria (sostituisce o integra l'unità di raffreddamento da acqua ad acqua; la dissipazione di calore equivale al consumo di energia totale)

Specifiche

• Varianti di modello: PicoFlux P2k10-x4, PicoFlux P1301k-x8, PicoFlux P1k100-Burst, PicoFlux P810k-1030
• Energia in uscita (fondamentale): fino a 4 × 2200 mJ, 8 × 130 mJ, 1.4 J Burst (4×300 mJ + 4×50 mJ), 8 mJ @ 1030 nm
• UscitaSH: fino a 4 × 1400 mJ, 8 × 85 mJ
• UscitaTH: fino a 4 × 660 mJ, 8 × 50 mJ
• UscitaFH: fino a 4 × 220 mJ, 8 × 15 mJ
• Ripetizione impulsi: 10 Hz, 1 kHz, 100 Hz, 10 kHz (a seconda del modello)
• Durata dell'impulso: 90 ± 10 ps (standard), 1 ± 0,2 ps (modello P810k-1030), personalizzabile 20-300 ps
• Stabilità dell'energia dell'impulso (fondamentale): ≤ 0,6%, ≤ 0,5%, ≤ 1%, ≤ 0,5% (a seconda del modello)
• Deriva di potenza a lungo termine: ±2%, ±1,5%
• Profilo spaziale del fascio: Super-Gaussiano o Gaussiano (dipendente dal modello)
• Diametro del fascio: ~23 mm, ~7 mm, ~11 & 5 mm, ~6 mm
• Stabilità del puntamento del fascio: ≤ 30 µrad, ≤ 20 µrad
• Divergenza del fascio: ≤ 0,5 mrad
• Contrasto pre-impulso: >200:1
• Jitter dell'impulso ottico (Trig out): ≤ 100 ps, ≤ 50 ps
• Con opzione PLL: ≤ 2 ps
• Polarizzazione: lineare
• Dimensioni testa laser (L×L×H mm): 1500 × 3600 × 500 (2 o 4 pz.), 700 × 2000 × 300, 900 × 1200 × 300
• Dimensioni alimentatore (L×L×H mm): 553 × 600 × 1800 (4 pz.), 553 × 952 × 600
• Lunghezza imbracatura: 5 m, 2,5 m, 3 m
• Potenza elettrica: 208, 380 o 400 V CA, trifase, 50/60 Hz; o 208-240 VAC, monofase, 50/60 Hz
• Consumo di energia: ≤ 40 kVA, ≤ 60 kW, ≤ 5 kW, ≤ 3.5 kW
• Alimentazione di acqua: ≤ 40 l/min, 2 Bar, max 15 °C; ≤ 5 l/min, ≤ 15 l/min
• Temperatura ambiente operativa: 22 ± 2 °C
• Temperatura ambiente di stoccaggio: 15-35 °C
• Umidità relativa (non condensante): ≤ 80%
• Leggibilità dell'ambiente: Classe ISO 7
