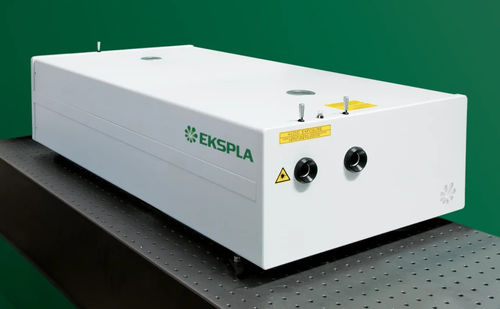

Amplificatore di segnale PicoFlux HP

RFa picosecondi

La serie PicoFlux HP è costituita da amplificatori per picosecondi con pompaggio a diodi ad alta velocità di ripetizione, progettati per fornire impulsi di picosecondi fino a 150 mJ alla velocità di ripetizione di 1 kHz o 500 mJ a 100 Hz. Questi amplificatori offrono un'elevata energia dell'impulso, un'eccellente stabilità dell'energia da impulso a impulso e una qualità superiore del fascio, rendendoli ideali per applicazioni impegnative come il pompaggio OPCPA, l'ottica non lineare e la spettroscopia avanzata. Caratteristiche

• Amplificatori di picosecondi pompati a diodo
• Energie d'impulso fino a 150 mJ
• Durata dell'impulso da 20 a 300 ps
• Elevata energia d'impulso fino a 2 kHz di frequenza di ripetizione dell'impulso
• Progettazione a stato solido pompata a diodo
• Formazione avanzata del fascio per un'elevata energia d'impulso
• Sorgente di semina interna o esterna
• Compensazione della birifrangenza indotta termicamente
compensata la birifrangenza indotta
• Bassi costi di manutenzione
• Impulsi di sincronizzazione con jitter inferiore a 10 ps RMS per l'innesco di telecamere a strisciamento
• Controllo tramite interfacce USB e LAN con il software di controllo Windows in dotazione (RS232 opzionale)
• Sistema di relè per immagini sotto vuoto
• Generatori di seconda, terza e quarta armonica stabilizzate in temperatura
• Sincronizzazione estremamente precisa al segnale RF esterno con opzione PLL
• Profilo del fascio spaziale gaussiano con adattamento gaussiano > 85% nel campo vicino
• Durata dell'impulso ridotta a 20 ps

Applicazioni

• Spettroscopia risolta nel tempo
• Spettroscopia SFG/SHG
• Spettroscopia nucleare
• Pompaggio OPCPA
• Pompaggio OPG/OPA
• Rilevamento laser a distanza
• Rilevamento satellitare
• Altre applicazioni spettroscopiche e di ottica non lineare

Descrizione Gli amplificatori della serie PicoFlux ad alta frequenza di ripetizione sono progettati per essere alimentati da una sorgente esterna. L'amplificatore rigenerativo con pompaggio a diodi assicura l'amplificazione del segnale di seme in impulsi stabili di livello mJ per un'ulteriore amplificazione in amplificatori lineari. L'avanzato beam shaping assicura un profilo spaziale del fascio omogeneo e privo di punti caldi all'uscita del laser. La bassa depolarizzazione della luce consente di generare ad alta efficienza fino alla quarta armonica con i generatori di armoniche integrati opzionali. In alternativa, è possibile fornire un seeder interno per soddisfare le esigenze del cliente. Per la generazione della seconda, terza e quarta armonica si utilizzano cristalli di LBO e/o BBO regolati angolarmente e montati in riscaldatori stabilizzati in temperatura. Il sistema di separazione delle armoniche garantisce un'elevata purezza spettrale della radiazione e la indirizza alle porte di uscita. Per comodità dell'utente, l'amplificatore può essere controllato tramite interfacce USB e LAN (RS232 opzionale), con il software di controllo Windows in dotazione. Opzioni

• Durata dell'impulso personalizzata tra 20 ps e 300 ps (l'accorciamento al di sotto dei 90 ps riduce proporzionalmente l'energia in uscita)
• Ripetizione dell'impulso a 50 Hz o 100 Hz (l'energia può essere aumentata di ~4 volte)
• Ripetizione dell'impulso a 2 kHz (riduce l'energia in uscita) frequenza di ripetizione degli impulsi (riduce l'energia di uscita della fondamentale di ~50%)
• Profilo spaziale del fascio simile a quello gaussiano (riduce l'energia di uscita della fondamentale di ~80%)
• Ingresso di seminatore esterno tramite stadio di allargamento spettrale motorizzato (richiede >1. 5 nJ per impulso @ 800 ps).5 nJ per impulso a 800 nm, 100 fs)
• Opzione di blocco di fase (PLL) per un blocco preciso del segnale RF esterno (jitter tra segnale elettrico e ottico ≤ 3 ps)
• Uscite di seconda, terza e quarta armonica (efficienza di conversione dalla fondamentale: ~50%, ~30%, ~10%; non simultanea con l'uscita fondamentale)
• Raffreddamento acqua-aria (sostituisce o integra l'unità di raffreddamento acqua-acqua; la dissipazione di calore equivale al consumo totale di energia)

Specifiche

• Varianti di modello: PicoFlux P500100, PicoFlux P301k, PicoFlux P601k, PicoFlux P1301k
• Energia in uscita (fondamentale): fino a 500 mJ (P500100), 30 mJ (P301k), 60 mJ (P601k), 130 mJ (P1301k)
• EsitoSH: fino a 300 mJ, 20 mJ, 40 mJ, 85 mJ
• uscitaTH: fino a 200 mJ, 10 mJ, 20 mJ, 50 mJ
• uscitaFH: fino a 50 mJ, 3 mJ, 6 mJ, 15 mJ
• Ripetizione dell'impulso: 100 Hz (P500100), 1 kHz (altri)
• Durata dell'impulso: 90 ± 10 ps (standard), personalizzabile 20-300 ps
• Stabilità dell'energia dell'impulso (fondamentale): ≤ 0,5% RMS
• Deriva di potenza a lungo termine: ± 1,5%
• Profilo spaziale del fascio: Super-Gaussiano (6-11° ordine nel campo vicino)
• Diametro del fascio: ~12 mm (P500100), ~5 mm (P301k), ~7 mm (P601k, P1301k)
• Stabilità del puntamento del fascio: ≤ 20 µrad
• Divergenza del fascio: ≤ 0,5 mrad
• Contrasto pre-impulso: > 200:1 (1000:1 disponibile su richiesta)
• Jitter dell'impulso ottico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (con PLL): ≤ 2 ps
• Polarizzazione: lineare
• Dimensioni testa laser (L×L×H mm): 1200×2400×300 (P500100), 600×1500×300 (P301k), 900×1500×300 (P601k), 900×1800×300 (P1301k)
• Dimensioni dell'alimentatore (L×L×H mm): varia a seconda del modello
• Lunghezza dell'imbracatura: 2.5 m (fino a 5 m disponibili su richiesta)
• Potenza elettrica: 208, 380 o 400 V CA, trifase, 50/60 Hz
• Consumo di energia: ≤ 5 kW (P500100, P301k), ≤ 10 kW (P601k), ≤ 22 kW (P1301k)
• Alimentazione acqua: fino a 40 l/min, 2 Bar, max 15-20 °C (varia a seconda del modello)
• Temperatura ambiente operativa: 22 ± 2 °C
• Temperatura ambiente di stoccaggio: 15-35 °C
• Umidità relativa (non condensante): ≤ 80 %
• Pulizia ambiente: Classe ISO 7
