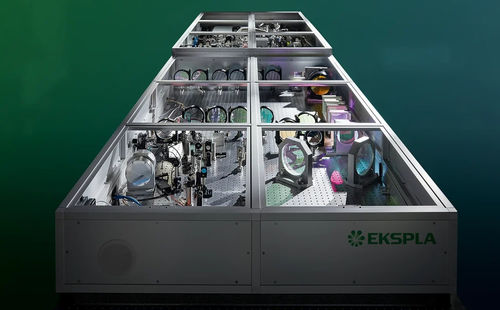

Sistema laser a femtosecondi UltraFlux HE

a fibraad uso industrialeper spettroscopia

La serie UltraFlux HE è un sistema laser OPCPA (Optical Parametric Chirped Pulse Amplification) a femtosecondi ad alta energia progettato per applicazioni scientifiche e industriali complesse. Con una potenza di picco fino a 30 TW a 10 Hz, è stato originariamente sviluppato per ELI-ALPS (Extreme Light Infrastructure - Attosecond Light Pulse Source) in Ungheria ed è ora disponibile per un'ampia gamma di utilizzi. Il sistema si basa sulla tecnologia brevettata OPCPA ed è dotato di un oscillatore master che è una sorgente laser a picosecondi drogata Yb interamente in fibra con due uscite in fibra, che garantisce la sincronizzazione ottica ed elimina la necessità di complessi sistemi di sincronizzazione temporale. Il sistema laser a picosecondi a pompa Nd:YAG comprende amplificatori pompati da diodi e lampade flash, nonché generatori di seconda armonica per la conversione della lunghezza d'onda. Il Front-End NOPCPA è costituito da diversi sottosistemi, tra cui un amplificatore ottico parametrico a picosecondi, un compressore di reticolo, un generatore di luce bianca e un amplificatore ottico parametrico non collinare a femtosecondi. Il sistema utilizza uno stiramento di impulsi di tipo grism o Offner e un Dazzler per la compensazione di fase di ordine elevato, con stadi di amplificazione multipli per ottenere un'energia di impulso fino a 1 J. Gli impulsi amplificati sono compressi a una durata di femtosecondi e la diagnostica di uscita garantisce un funzionamento affidabile e chiavi in mano. Caratteristiche

• Basato sulla nuova tecnologia OPCPA
• Progetto front-end brevettato (EP2827461 e EP2924500)
• Energia dell'impulso fino a 1 J alla frequenza di ripetizione di 5 Hz
• Ripetizione dell'impulso da un singolo colpo a 100 Hz
• Durata dell'impulso fino a 10 fs
• Energia dell'impulso fino a 50 mJ a 100 Hz
• Eccellente stabilità dell'energia dell'impulso: ≤ 1 % RMS
• Eccellente stabilità della potenza media a lungo termine: ≤ 1.5 % RMS su un periodo di 8 ore
• Opzione di uscita fs e ps perfettamente sincronizzata disponibile
• Sintonizzazione della lunghezza d'onda a mani libere
• Impulsi ad alto contrasto senza ulteriori apparecchiature di miglioramento

Applicazioni

• CARS e SFG a banda larga
• Spettroscopia con sonda a pompa al femtosecondo
• Spettroscopia lineare
• Generazione di armoniche elevate
• Accelerazione di particelle in campo libero
• Generazione di raggi X

Opzioni

-F10: l'opzione Short Pulse riduce la durata dell'impulso di uscita a ≤ 10 fs (la sintonizzazione della lunghezza d'onda non è disponibile con questa opzione)
• -CEP: stabilizzazione CEP a ≤ 400 mrad (stabilizzazione passiva e attiva)
• -DM: opzione Specchio Deformabile per il miglioramento del rapporto Strehl a > 0,9
.9
• -SH/TH/FH: uscite di seconda, terza e quarta armonica (efficienza di conversione ~35%, ~12%, ~3% rispettivamente; non simultanea con l'uscita del segnale)
• -ps out: Uscita ps aggiuntiva sincronizzata otticamente con l'uscita principale del sistema (può essere simultanea o non simultanea)
• -AW: Raffreddamento aria-acqua (non richiede acqua esterna; la dissipazione di calore equivale al consumo totale di energia)

Specifiche (modelli selezionati)

• Energia in uscita (segnale): 3 mJ (FT310), 100 mJ (FT10010), 50 mJ (FF50100-F10), 800 mJ (FF8005)
• UscitaSH: fino a 3,5 mJ
• UscitaTH: fino a 1,2 mJ
• UscitaFH: fino a 300 µJ
• Ripetizione impulsi: 10 Hz (FT310, FT10010), 100 Hz (FF50100-F10), 5 Hz (FF8005)
• Ambito di sintonizzazione della lunghezza d'onda (segnale): 750-960 nm (FT310, FT10010), 840 nm (FF50100-F10, FF8005)
• Durata dell'impulso: 40 ± 20 fs (standard), ≤ 10 fs (opzione F10)
• Stabilità dell'energia dell'impulso: ≤ 1,5% (standard), ≤ 1% (FF50100-F10)
• Deriva di potenza a lungo termine: ±1,5%
• Profilo spaziale del fascio: Super-Gaussiano
• Diametro del fascio: da ~5 mm a ~80 mm a seconda del modello
• Stabilità del puntamento del fascio: ≤ 20 µrad
• Contrasto temporale: APFC (entro ±50 ps): 10¹⁰:1; Pre-impulso (50-10 ps): 10⁸:1; Pre-impulso (10-1 ps): 10⁶:1; Post-impulso (oltre 20 ps): 10⁶:1
• Jitter dell'impulso ottico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (Con opzione -PLL): ≤ 2 ps
• Polarizzazione: lineare
• Dimensioni testa laser (L×L×H): varia da 900 × 1500 × 300 mm a 1500 × 2000 × 500 mm (a seconda del modello)
• Dimensioni dell'alimentatore (L×L×H): varia da 553 × 600 × 850 mm a 553 × 600 × 1800 mm
• Lunghezza imbracatura: 5 m
• Potenza elettrica: 200-240 V AC monofase o 208/380/400 V AC trifase (a seconda del modello)
• Consumo di energia: da ≤ 1 kVA a ≤ 11 kVA (a seconda del modello)
• Alimentazione idrica: da ≤ 3 a ≤ 14 l/min, 2 Bar, max 15-20 °C
• Temperatura ambiente di funzionamento: 22 ± 2 °C
• Temperatura ambiente di stoccaggio: 15-35 °C
• Umidità relativa (non condensante): ≤ 80%
• Pulizia ambiente: Classe ISO 7

Nota

• Il laser deve essere sempre collegato alla rete elettrica. Se viene scollegato per più di 1 ora, è necessario un periodo di riscaldamento di alcune ore prima dell'accensione.

Modelli tipici

• UltraFlux FT310
• UltraFlux FT10010
• UltraFlux FF50100-F10
• UltraFlux FF8005

Informazioni per l'ordinazione

• I diagrammi di ordinazione e ulteriori dettagli sono disponibili nella documentazione del prodotto.

Caratteristiche / Specifiche tecniche

• Potenza di picco: fino a 30 TW
• Energia dell'impulso: fino a 1 J
• Durata dell'impulso: fino a 10 fs
• Ripetizione: fino a 100 Hz
• Sintonizzazione della lunghezza d'onda: 750-960 nm (segnale), armoniche disponibili
• Stabilità dell'energia dell'impulso: ≤ 1-1.5% RMS
• Deriva di potenza a lungo termine: ±1,5% su 8 ore
• Profilo del fascio: Super-Gaussiano
• Diametro del fascio: dipendente dal modello
• Stabilità di puntamento: ≤ 20 µrad
• Polarizzazione: lineare
• Alimentazione: monofase o trifase, dipendente dal modello
• Raffreddamento: acqua o aria-acqua (opzione)
• Requisiti del locale: Classe ISO 7, 22 ± 2 °C, ≤ 80% RH
