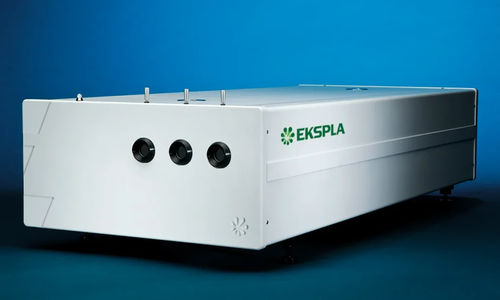

Sistema laser pulsato NanoFlux SLM

a nanosecondiQ switcha stato solido

La serie NanoFlux SLM è composta da laser Nd:YAG ad alta energia e modalità singola (SLM) Q-Switch, progettati per applicazioni esigenti che richiedono alta energia di impulso e eccellente stabilità. Questi laser a nanosecondi Q-Switch elettro-ottici forniscono fino a 10 J per impulso e sono adatti per il pompaggio di laser OPO, OPCPA o a colorante, olografia, spettroscopia LIF, telerilevamento, test ottici e altro ancora.

Caratteristiche

• Energie di impulso fino a 10 J
• Durate di impulso da 2 a 25 ns
• Frequenza di ripetizione di impulso di 10 Hz
• Oscillatore maestro a modalità longitudinale singola (SLM) auto-seminato e pompato a diodi
• Cavità dell'oscillatore maestro stabile che produce un'uscita in modalità spaziale TEM₀₀
• Eccellente stabilità dell'energia di impulso
• Amplificatore di potenza a lampada flash economico
• Durata di impulso standard di 2 ns (2–25 ns opzionale)
• Opzioni di generatore di armoniche stabilizzato in temperatura
• Controllo tramite tastiera, interfacce USB e LAN con software di controllo Windows fornito (RS232 opzionale)

Applicazioni

• Lavorazione dei materiali
• Pompaggio di laser OPO, OPCPA, Ti:Sapphire, a colorante
• Olografia
• Spettroscopia laser non lineare
• Test ottici

Descrizione

• Design innovativo dell'oscillatore maestro auto-seminato e pompato a diodi che raggiunge un'uscita SLM senza diodi di semina a larghezza di linea stretta esterni o elettronica di blocco della cavità.
• La cavità dell'oscillatore maestro stabile assicura un'uscita in modalità spaziale TEM₀₀, risultando in eccellenti proprietà del fascio dopo l'amplificazione.
• Modelli con adattamento gaussiano migliorato sono disponibili per applicazioni che richiedono un profilo del fascio liscio e vicino al gaussiano.
• Gli amplificatori lineari forniscono una soluzione economica per sistemi a nanosecondi ad alta energia, con modellazione avanzata del fascio per profili spaziali lisci e senza punti caldi.
• La bassa depolarizzazione della luce consente una generazione efficiente fino alla 4ª armonica con generatori di armoniche integrati opzionali.
• Generatori di armoniche a cristalli non lineari sintonizzati ad angolo in riscaldatori stabilizzati in temperatura sono utilizzati per la generazione della seconda, terza e quarta armonica, con alta purezza spettrale e cambio di lunghezza d'onda manuale o motorizzato opzionale.
• Il basso jitter ottico rispetto al trigger Q-switch consente una sincronizzazione affidabile con apparecchiature esterne.
• Il controllo del sistema è disponibile tramite tastiera, USB, LAN e RS232 opzionale, con software compatibile con Windows.

Opzioni

• – G: Fornisce un profilo del fascio simile al gaussiano (riduce l'energia di uscita del fondamentale di circa l'80%)
• – AW: Opzione di raffreddamento aria-acqua (sostituisce o integra l'unità di raffreddamento acqua-acqua; la dissipazione del calore equivale al consumo totale di energia)
• – N2…N25: Opzione di durata di impulso più lunga (intervallo da 2 a 25 ns)

Specifiche

• Modelli: NanoFlux N2k10-SLM, NanoFlux N5k10-SLM, NanoFlux N10k10-SLM
• Energia di uscita: a 1064 nm: 2000 mJ / 5000 mJ / 10000 mJ; a 532 nm: 1000 mJ / 2500 mJ / 5000 mJ; a 355 nm: 450 mJ / 1300 mJ / 2500 mJ; a 266 nm: 140 mJ / 750 mJ / 1500 mJ
• Frequenza di ripetizione di impulso: 10 Hz
• Durata di impulso: 2 ± 0,5 ns (altre durate 2–25 ns opzionale)
• Stabilità dell'energia di impulso: a 1064 nm: ≤ 0,8 %; a 532 nm: ≤ 1,5 %; a 355 nm: ≤ 3 %; a 266 nm: ≤ 4 %
• Deriva di potenza a lungo termine: ± 2 %
• Profilo spaziale del fascio: Super-Gaussiano
• M²: 4,4 / 6,6 / 9,2 (a seconda del modello)
• Diametro del fascio: ~12 mm / ~18 mm / ~25 mm
• Stabilità di puntamento del fascio: ≤ 25 µrad
• Divergenza del fascio: ≤ 0,5 mrad
• Jitter ottico: ≤ 0,2 ns
• Larghezza di linea: ≤ 0,01 cm⁻¹ (SLM)
• Polarizzazione: lineare, >90 %
• Dimensioni della testa laser (L×P×A mm): 455 × 1220 × 270 / 600 × 1500 × 300 / 700 × 2000 × 300
• Dimensioni dell'alimentatore (L×P×A mm): 550 × 600 × 1030 (o 2 unità per modelli più grandi)
• Lunghezza dell'ombelicale: 5 m
• Requisiti di alimentazione: 208, 380 o 400 V AC, trifase, 50/60 Hz
• Consumo di energia: ≤ 5 kVA / ≤ 6 kVA / ≤ 8 kVA
• Fornitura d'acqua: ≤ 5 l/min, 2 Bar, max 15 °C / ≤ 7 l/min / ≤ 10 l/min (a seconda del modello)
• Temperatura ambiente di funzionamento: 22 ± 2 °C
• Temperatura ambiente di stoccaggio: 15–35 °C
• Umidità relativa (senza condensa): ≤ 80 %
• Pulizia della stanza: ISO Classe 7

Nota: Il laser deve essere collegato all'elettricità principale in ogni momento. Se scollegato per più di 1 ora, è richiesto un periodo di riscaldamento di alcune ore prima di accenderlo.
