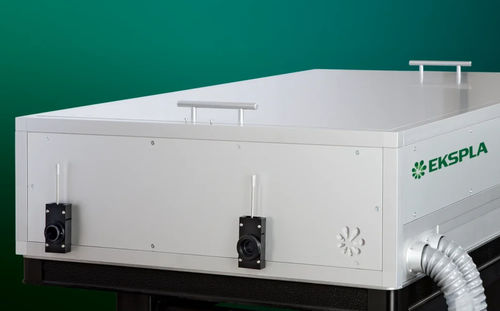

Sistema laser pulsato NanoFlux AWG

a nanosecondiQ switcha stato solido

La serie NanoFlux AWG sono laser Nd:YAG ad alta energia con impulsi temporalmente modellati, progettati per applicazioni scientifiche e industriali avanzate. La caratteristica principale di questi laser è la capacità di modellare temporalmente gli impulsi di uscita, ottenuta tramite un modulatore elettro-ottico guidato da un generatore di forme d'onda arbitrarie programmabile (AWG).

Caratteristiche

• Laser nanosecondi ad alta energia
• Impulsi modellati temporalmente
• Energia degli impulsi fino a 10 J
• Frequenza di ripetizione degli impulsi di 10 Hz
• Generatore di forme d'onda arbitrarie per la modellazione degli impulsi
• Durata degli impulsi regolabile da 0,15 a 500 ns
• Eccellente stabilità dell'energia degli impulsi
• Amplificatore di potenza a lampada flash economico
• Opzioni armoniche stabilizzate in temperatura opzionali
• Profilo del fascio super-gaussiano

Applicazioni

• Pompaggio OPCPA
• Front-end per amplificatori di potenza
• Pompaggio Ti:Sapphire
• Peening laser – indurimento dei materiali tramite onda d'urto indotta da laser
• Fisica del plasma e degli urti

Descrizione
Il sistema laser NanoFlux AWG inizia con un laser CW monomodale, che viene amplificato in un amplificatore a fibra. Il modulatore guidato da AWG trasmette impulsi della forma e durata temporale richiesta, che vengono ulteriormente amplificati da un amplificatore rigenerativo pompato a diodi o un amplificatore tutto in fibra per raggiungere energie sufficienti per amplificatori pompati a diodi e lampade flash a passaggio singolo. La risoluzione della modellazione degli impulsi è di 125 ps, con una lunghezza massima degli impulsi di 500 ns. Il sistema utilizza amplificatori lineari per impulsi nanosecondi ad alta energia, con modellazione spaziale del fascio per ottenere un profilo del fascio piatto. Generatori di armoniche di cristallo non lineare sintonizzati in angolo in riscaldatori stabilizzati in temperatura vengono utilizzati per la generazione di armoniche di secondo, terzo e quarto ordine, con un sistema di separazione armonica che garantisce un'alta purezza spettrale.

Opzioni

• – G: Fornisce un profilo del fascio simile a gaussiano (energie degli impulsi tipicamente inferiori dell'80% rispetto alla versione standard)
• – AW: Opzione di raffreddamento aria-acqua
• – N20…N500: Durate degli impulsi AWG estese (le energie di uscita, specialmente per l'uscita SHG, sono specificate per una durata degli impulsi con forma temporale quadrata)

Specifiche

• Modelli: NanoFlux N2k10-AWG, NanoFlux N5k10-AWG, NanoFlux N10k10-AWG
• Energia di uscita a 1064 nm: 1500 mJ (N2k10-AWG), 5000 mJ (N5k10-AWG), 10 000 mJ (N10k10-AWG, 2 × 5 000 mJ)
• Energia di uscita a 532 nm: 1000 mJ (N2k10-AWG), 3000 mJ (N5k10-AWG), 6000 mJ (N10k10-AWG)
• Energia di uscita a 355 nm: richiedere per tutti i modelli
• Frequenza di ripetizione degli impulsi: 10 Hz
• Durata degli impulsi: 0,15 – 20 ns (variabile in passi di 125 ps; regolabilità standard 1–20 ns; modellazione degli impulsi possibile 1–500 ns)
• Stabilità dell'energia degli impulsi a 1064 nm: ≤ 0,5 %
• Stabilità dell'energia degli impulsi a 532 nm: ≤ 1 %
• Deriva di potenza a lungo termine: ± 2 %
• Profilo spaziale del fascio: Super-gaussiano
• Diametro del fascio: ~11 mm (N2k10-AWG), ~25 mm (N5k10-AWG, N10k10-AWG)
• Stabilità di puntamento del fascio: ≤ 50 µrad
• Divergenza del fascio: ≤ 0,5 mrad
• Jitter degli impulsi ottici: < 50 ps
• Larghezza di linea: monomodale
• Polarizzazione: lineare, > 90 % (N2k10-AWG, N5k10-AWG), lineare (N10k10-AWG)
• Dimensioni della testa laser (L×P×A mm): 750 × 1350 × 300 (N2k10-AWG), 700 × 2100 × 300 (N5k10-AWG), 1000 × 2100 × 300 (N10k10-AWG)
• Dimensioni dell'alimentatore (L×P×A mm): 550 × 600 × 840 – 1 unità, 550 × 600 × 670 – 1 unità (N2k10-AWG); 550 × 600 × 1220 – 2 unità (N5k10-AWG); 550 × 600 × 1220 – 2 unità, 550 × 600 × 670 – 1 unità (N10k10-AWG)
• Lunghezza dell'ombelicale: 5 m
• Requisiti di alimentazione: 208, 380 o 400 V AC, trifase, 50/60 Hz
• Consumo di energia: ≤ 6 kVA (N2k10-AWG), ≤ 9 kVA (N5k10-AWG), ≤ 13 kVA (N10k10-AWG)
• Fornitura d'acqua: ≤ 5 l/min, 2 Bar, max 15 °C (N2k10-AWG); ≤ 8 l/min, 2 Bar, max 15 °C (N5k10-AWG); ≤ 12 l/min, 2 Bar, max 15 °C (N10k10-AWG)
• Temperatura ambiente di funzionamento: 22 ± 2 °C
• Temperatura ambiente di stoccaggio: 15 – 35 °C
• Umidità relativa (senza condensa): ≤ 80 %
• Pulizia della stanza: ISO Classe 7

Nota: Il laser deve essere collegato all'elettricità principale in ogni momento. Se scollegato per più di 1 ora, è richiesto un periodo di riscaldamento di alcune ore prima di accenderlo.
