Nanogranulometro a condensazione A-SMPS

da laboratorioda banco

Panoramica

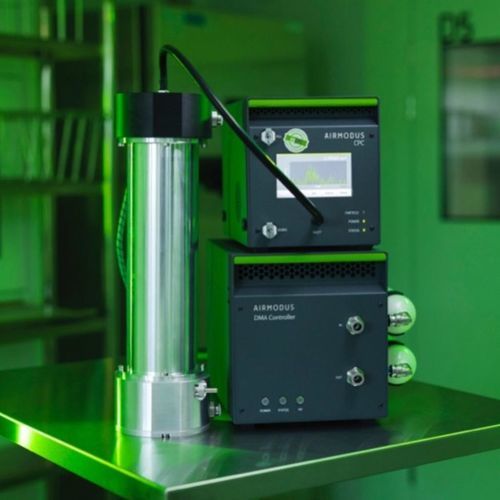

Il Airmodus A‑SMPS è uno Scanning Mobility Particle Sizer che abbina un DMA di tipo Hauke a un rivelatore CPC Airmodus. Misura le distribuzioni numeriche delle particelle aerosol mediante un algoritmo di inversione completamente trasparente e open‑source. Il sistema supporta copertura continua (estensione senza interruzioni con A12 nCNC) ed è progettato per soddisfare i requisiti CEN/TS 17434; la whitelist ACTRIS è in fase di approvazione e garantita nel periodo di garanzia.

Selezione del rivelatore CPC

• A20‑CEN bCPC: conforme ACTRIS + CEN (10 nm nominali)
• A30‑CEN: conforme CEN, opzione compatta (10 nm nominali)
• A20‑UF: estende il range inferiore fino a ~5 nm (curva a S al di sotto della gamma SMPS — effetto trascurabile)

Caratteristiche e vantaggi

• Algoritmo di inversione open‑source per elaborazione dati trasparente
• Colonna DMA singola copre 5–1000 nm (a seconda del CPC)
• Flusso di guaina a circuito chiuso — nessuna pompa esterna richiesta per la piattaforma SMPS
• Capacità di calibrazione in campo di strumenti CCN con atomizzatore
• Progettato per conformità a CEN/TS 17434 con CPC compatibili
• Richiesta whitelist ACTRIS supportata — approvazione garantita nel periodo di garanzia
• Estensione continua a >1 nm con A12 nCNC
• Varie opzioni CPC per adattare la misura

Applicazioni e impiego
Adatto per laboratorio e stazioni di campo outdoor. In combinazione con A12 nCNC, A‑SMPS fornisce distribuzione continua delle dimensioni delle particelle da >1 nm a 1000 nm. Può fungere da sistema di calibrazione di campo per strumenti CCN se usato con un atomizzatore.

Informazioni tecniche (tabella)
Intervallo di misura: 5–1000 nm (dipende dal CPC); intervallo conforme CEN: 10–800 nm.
Concentrazione (calibrata): 0–100.000 #/cm³ (conteggio singolo); fino a 500.000 #/cm³ a seconda del CPC. Concentrazione totale misurabile fino a 10^7 #/cm³.
Flusso campione aerosol: 1 L/min (default); altri flussi a seconda del CPC.
Flusso di guaina: 2–15 L/min (controllo a circuito chiuso).
Tipo di DMA: Hauke‑type (modello ACTRIS), funzionamento verticale o orizzontale.
Sorgente HV: 5–10.000 V, entrambe le polarità.
Fluido di lavoro: dipende dal CPC (butanolo o glicole propilenico).
Condizioni del campione: Pressione 70–105 kPa; UR 0–95% non condensante.
Condizioni ambientali: Temperatura 15–35°C; Pressione 70–105 kPa; UR 0–95% non condensante.
Comunicazione: Analog in/out (BNC 0–10 V), Pulse out (BNC), USB Type B.
Software: Airmodus MultiLogger One4All con algoritmo di inversione open‑source.
CPC compatibili: A20‑CEN, A30‑CEN, A20‑UF, A20‑HF, A23.
Vuoto esterno: Non richiesto per la piattaforma SMPS (circuito chiuso). Il CPC richiede il proprio vuoto.
Alimentazione: Adattatore esterno 100–240 VAC 50/60 Hz, max 220 W; uscita 12 VDC, 21 A.
Dimensioni e peso: 465 × 350 × 465 mm (H×W×L); 24,0 kg (sistema incl. CPC). Rack 19" disponibile su richiesta.
Neutralizzatore: Richiesto per uso SMPS. Ni‑63 95 MBq (standard) o X‑ray 4,9 kV (alternativa in sviluppo); venduti separatamente.
Spedizione: Temperatura 0–40°C; UR <95% non condensante. Spedire asciutto e in posizione verticale.

Approvazioni e certificazioni

• CEN/TS 17434 (con rivelatore A20‑CEN o A30‑CEN)
• Whitelist ACTRIS: domanda in corso — approvazione garantita durante il periodo di garanzia

Specifiche tecniche

• Modello: A‑SMPS
• Piattaforma produttore: Airmodus
• Intervallo di misura: 5–1000 nm (a seconda del CPC); CEN: 10–800 nm
• Flusso campione: 1 L/min (default)
• Flusso di guaina: 2–15 L/min (circuito chiuso)
• Concentrazione conteggio: fino a 10^7 #/cm³ (totale); 0–100.000 #/cm³ (conteggio singolo)
• Tipo DMA: Hauke‑type (modello ACTRIS)
• Intervallo HV: 5–10.000 V (±)
• Fluido di lavoro: butanolo o glicole propilenico
• Comunicazioni: Analog I/O (BNC 0–10 V), Pulse out (BNC), USB Type B
• Software: Airmodus MultiLogger One4All
• Alimentazione: 100–240 VAC 50/60 Hz, max 220 W; uscita 12 VDC 21 A
• Dimensioni: 465 × 350 × 465 mm; Peso: 24,0 kg (incl. CPC)
• Neutralizzatore: Ni‑63 95 MBq (standard) o X‑ray 4,9 kV (opzione)
