Nanogranulometro a condensazione A12 nCNC

per nanotecnologieda ricercaautomatico

Panoramica
L'A12 nCNC è un contatore di nuclei di condensazione nano (sistema PSM 2.0 + CPC) progettato per rilevare particelle neutre e naturalmente cariche a partire da ~1 nm. Classifica 1–12 nm in intervalli di dimensione scansionando il flusso del saturatore PSM e, combinato con un A-SMPS, fornisce una copertura continua della distribuzione dimensionale delle particelle da >1 nm a 1000 nm per studi su new particle formation e ricerca aerosol.

Vantaggi principali

• Non richiede neutralizzatore — misura diretta delle particelle neutre
• Distribuzione invertita in tempo reale in MultiLogger con correzioni automatiche
• Estensione senza soluzione di continuità con A-SMPS per copertura estesa

Funzionalità e vantaggi

• Rilevamento sub-1 nm (diametro di attivazione equivalente a partire da 1,19 nm)
• Nessuna carica o neutralizzatore richiesti
• 8 intervalli di dimensione predefiniti (standard ACTRIS), fino a 14 configurabili
• Inversione live e dati in tempo reale tramite MultiLogger
• Compatibilità whitelist ACTRIS sub-10 nm
• Gamma di concentrazione fino a 1.000.000 #/cm³ (con rilevatore A30 bCPC)
• Sistema di riempimento e scarico automatico per la gestione del fluido di lavoro

Descrizione del sistema

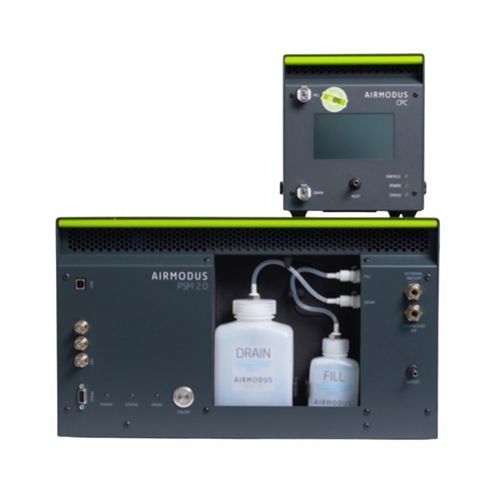

L'A12 nCNC accoppia un Particle Size Magnifier (PSM 2.0) che utilizza Diethylene Glycol (DEG) come fluido di lavoro con un contatore di particelle per condensazione (CPC) (A30 bCPC di default, cut-off ~20 nm). Il PSM viene scansionato variando il flusso del saturatore per assegnare gli intervalli di dimensione; il CPC fornisce il conteggio. Associato a un A-SMPS, il sistema produce distribuzioni di dimensione continue da >1 nm a 1000 nm per studi avanzati di aerosol e NPF.

Conformità e componenti del sistema

• Compatibile con whitelist ACTRIS sub-10 nm
• PSM 2.0 con fluido Diethylene Glycol (DEG)
• Rilevatore A30 bCPC (cut-off ~20 nm di default) o opzione A20 CPC per ambienti molto puliti

Download
Datasheet disponibile (scheda tecnica prodotto).

Caratteristiche / specifiche tecniche

• Intervallo di misura: 1 – 12 nm (A12 nCNC); rilevatore CPC standalone fino a ~1000 nm
• 50% cut-off: selezionabile (es. diametro di attivazione equivalente 1.19 – 12 nm)
• Intervalli di dimensione: 8 predefiniti (ACTRIS), fino a 14 configurabili
• Gamma di concentrazione: 0 – 1.000.000 #/cm³ (con A30 bCPC)
• Flusso campione aerosol: 2,5 L/min (flusso al CPC: 1 L/min)
• Tempo di risposta: t95 < 2 s
• Fluido PSM: Diethylene Glycol (DEG, >99%)
• Fluido CPC: n-Butanol (>99%)
• Condizioni campione: Pressione 90–105 kPa; RH 0–95% (se RH >40% diluire con aria secca tramite AFC/CSI)
• Condizioni ambientali: Temperatura 15–30°C; Pressione 90–105 kPa; RH 0–95%
• Vuoto esterno: 100–350 mbar (NTP)
• Aria compressa esterna: 1,5–2,5 bar (NTP), priva di particelle/olio/acqua, punto di rugiada <0°C
• Comunicazioni (PSM): RS-232, USB Type-B, uscita analogica (BNC, 0–10 V)
• Comunicazioni (CPC): RS-232, USB, Ethernet RJ45, uscita analogica, uscita impulso
• Software: MultiLogger (controllo in tempo reale, registrazione dati, inversione live); AirmodusAnalyze per analisi avanzata
• PSM 2.0 dimensioni/peso: 290 × 450 × 465 mm (H × L × P), 17,0 kg
• A30 CPC dimensioni/peso: 190 × 170 × 250 mm, 4,9 kg
• Sistema totale: ~21,9 kg; potenza max ~380 W (PSM ~280 W + CPC ~100 W)
• Condizioni di spedizione: Temperatura 0–40°C; RH <95% senza condensa. Spedire asciutto e in posizione verticale.
• Note: Rilevatore CPC (A30 bCPC o A20 CPC) fornito con cut-off ~20 nm di default; solo n-Butanol (varianti PG non supportate); asciugatore Nafion non raccomandato per <12 nm (perdite diffusionali).
